Máquina de rosquear tubos para tubo em material plástico A33

semiautomática

Descrição

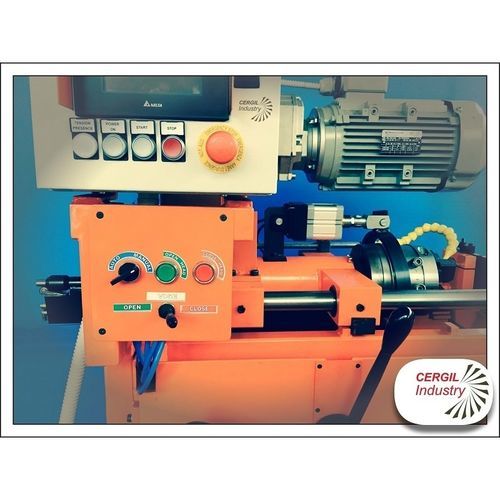

A máquina de roscar semiautomática A33 da Cergil Industry Srl é uma unidade compacta e móvel projetada para roscagem externa em obra ou oficina até diâmetro M30. Possui mandril rotativo com cabeça R33 de abertura/fecho automático e um torno fixo ajustável, permitindo ajustes rápidos e a reafiagem das ferramentas de corte para reduzir custos.

Principais características

• Potência do motor: 3 kW.
• Torque do motor: 154 Nm.
• Torque no fuso: 590 Nm.
• Diâmetro das garras de fecho: Ø8–Ø33.

Funcionamento

• Unidade móvel acionada por motorredutor com transmissão por correias trapezoidais que faz girar o mandril equipado com a cabeça R33.
• Deslocamento manual da unidade de roscar em casquilhos de esferas de recirculação.
• Aperto autocentrante manual; opção pneumática; mandíbula de aperto em V (opção para 2 mandíbulas em V).
• Cabeça de roscar com abertura/fecho pneumático ou automático.
• Comprimento de roscagem ajustável dentro do mandril.
• Ecrã 5" personalizado para definir a velocidade de rotação do mandril conforme parâmetros de corte, diâmetro e passo.
• Montagem e configuração simplificadas das matrizes; matrizes reafiáveis.
• Sistema automático de arrefecimento/lubrificação.

Pontos fortes

• Prática: dimensões compactas e rodas opcionais para utilização em obra.
• Simplicidade: operação intuitiva sem necessidade de competências especiais.
• Otimização de custos: ferramentas de corte reafiáveis para reduzir despesas de produção.
• Versatilidade: produz roscas cilíndricas ou cónicas, direitas ou esquerdas; adequada para aço (incluindo varões nervurados), aço inoxidável, alumínio, bronze e plástico.

Especificações técnicas

• Modelo: A33
• Diâmetro máximo de roscagem: M30
• Potência do motor: 3 kW
• Torque do motor: 154 Nm
• Torque no fuso: 590 Nm
• Intervalo de diâmetros das garras: Ø8–Ø33
• Cabeça de roscar: cabeça R33 de abertura/fecho automático (opção pneumática)
• Torno: fixo e ajustável; aperto autocentrante manual (opcional pneumático); mandíbula em V (opção 2 mandíbulas em V)
• Transmissão: motorredutor com correias trapezoidais que acionam o mandril rotativo
• Deslocamento: movimento manual em casquilhos de esferas de recirculação
• Ecrã: ecrã 5" personalizado para ajuste da velocidade de rotação do mandril
• Matrizes: reafiáveis; montagem e configuração simplificadas; possibilidade de reafiagem
• Tipos de rosca: cilíndrica ou cónica, direita ou esquerda
• Materiais: aço (incluindo varões nervurados), aço inoxidável, alumínio, bronze, plástico
• Outros: arrefecimento/lubrificação automático; ajuste do comprimento de roscagem no interior do mandril
