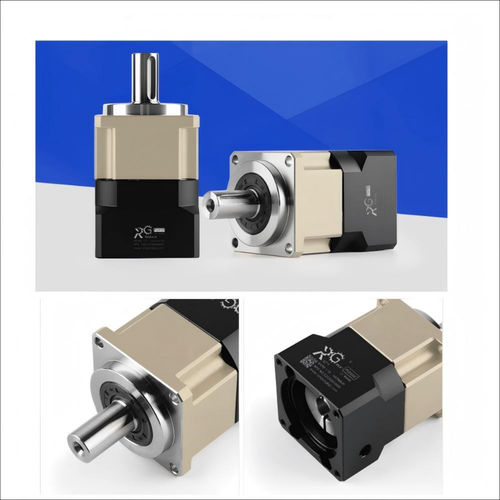

Redutor planetário PGH060de engrenagens helicoidaiscoaxialcom eixo chavetado
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário, de engrenagens helicoidais
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- com eixo chavetado
- Torque
- 2–50 Nm, 50–100 Nm
- Montagem
- para montagem em flange
- Características construção
- compacto
- Número de estágios
- de simples estágio, de dois estágios
- Performance
- de alta precisão, de alto desempenho, silencioso, de alto rendimento, com folga reduzida, sem manutenção, de alto torque
- Aplicações
- para veículos, para servomotor, de transmissão, máquina, para motor elétrico, para aplicações industriais, para transportador, para máquinas, para máquina-ferramenta, para equipamento de movimentação, para aplicações trituração
- Potência
MÍN: 0,1 kW
(0,14 hp)MÁX: 0,75 kW
(1,02 hp)- Relação de redução
MÍN: 3 unit
MÁX: 100 unit
- Peso
1,3 kg, 2 kg
(2,87 lb, 4,41 lb)
Descrição
Chelsea （HK）Industrial Technology Co., Limited. que é um líder profissional na fabricação de caixas de engrenagens e soluções de sistemas com 31 anos de história desde 1993, cobrindo uma área total de 8,5 acres e os edifícios da oficina 322.800 pés quadrados na China. Sou o diretor de vendas do nosso departamento de comércio internacional.
Parâmetros técnicos do redutor de engrenagem planetária PHG060:
1.Modelo: PGH060
2. Gama de rácios de velocidade: 3:1, 4:1, 5:1, 7:1 ,8:1 ,10:1 ,15:1 ,20:1, 25:1 ,30:1 ,40:1 ,50:1 ,
60:1 , 70:1 ,100:1
3. Tipo planetário: Fase simples L1 e fase dupla L2
4. Tamanho de entrada do redutor de engrenagem de estágio único: 14mm/19mm
5. Tamanho de entrada do redutor de engrenagem de duplo estágio: 8mm/11mm
6. Tamanho de saída: 16mm
7. Velocidade de entrada: 5000rpm---10000rpm
8.Binário de saída: 37N.m---55N.m
9.Adequado para potência do motor: 0.1kW, 0.2kW, 0.4kW, 0.75kW
10.Precisão planetária:
P0: L1 ≤2 minutos de arco, L2≤4 minutos de arco
P1: L1 ≤4 minutos de arco, L2≤6 minutos de arco
P2: L1 ≤6Arco minuto，L2≤8 Arco minuto
11. Precisão de entrega padrão: P2, se precisar de mais grau de precisão, observe o serviço.
12. Forma de layout coaxial
13.Material da caixa: 20 CrMnTi
14. Material da engrenagem sem-fim: 20 CrMnTi
15. Flange de ligação: Alumínio
---
Catálogos
Não estão disponíveis catálogos para este produto.
Ver todos os catálogos da Chenyue (Jiangsu) Technology Co., Ltd.Outros produtos Chenyue (Jiangsu) Technology Co., Ltd.
Chelsea Gear Planetary Reducer PGH60 Single Stage Low Backlash≤6 Arc minute Out Torque 37-55 N.m Helical Teeth ratio 3:1 --100:1
