Sistema de monitoramento de descargas parciais SCM-PDS-HFCT

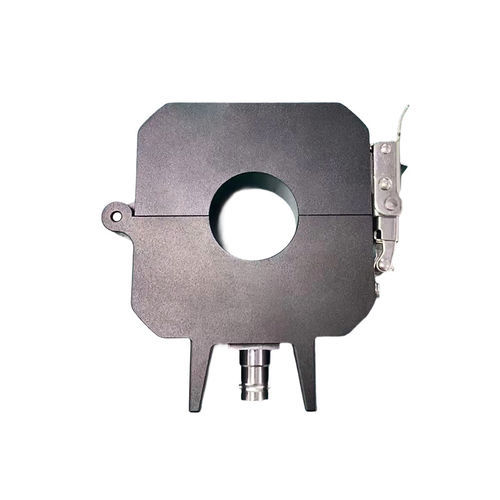

Os sensores HFCT (descarga parcial HFCT/HFCT descarga parcial) são instalados nas juntas dos cabos e nos fios de terra para acoplar sinais de corrente de impulsos de descarga parcial no corpo do cabo e nas juntas. Baseado na tecnologia do Transformador de Corrente de Alta Frequência (HFCT) e nos princípios da bobina de Rogowski, utiliza uma estrutura de fixação não intrusiva para captar sinais de corrente de impulsos PD dos cabos de ligação à terra. A versão sem fios tem uma bateria de lítio de alta capacidade incorporada (vida útil > 3 anos) e utiliza LoRa (470-510MHz) para transmissão sem fios ao longo de > 300 metros. A versão com fios é alimentada por DC12-24V e utiliza um par entrançado RS485 blindado com MODBUS RTU (9600bps) para troca de dados. Ambas são fornecidas com um sensor HFCT aberto de 30 mm que se prende ao fio de terra do cabo e se liga ao anfitrião através de um cabo coaxial. Os utilizadores podem escolher com base nas necessidades de energia e transmissão no local para uma monitorização eficiente e precisa da descarga parcial do cabo.Fonte de alimentação de tensão larga DC12-24V/alimentada por uma bateria de lítio incorporada;Comunicação sem fios LoRa >300 metros;Deteção de descargas parciais de alta sensibilidade 1pC;HFCT de núcleo dividido para fácil instalação;A montagem magnética adapta-se a vários compartimentos de cabos;O indicador LED apresenta o estado de funcionamento em tempo real;Comunicação RS485/ MODBUS RTU;Aplicações:Monitorização do estado do sistema de cabos das centrais eléctricas;Monitorização da descarga parcial do fio de terra dos sistemas GIS;Subestações, distribuição de energia e linhas de transmissão MT/HV;Monitorização do estado das linhas de energia das infra-estruturas de transporte;Sistemas de alimentação eléctrica da indústria petroquímica;Princípio de funcionamento:Local de instalaçãoUm sensor HFCT fixado à volta do condutor de ligação à terra capta estes impulsos e converte-os em sinais de tensão através de um núcleo de ferrite de elevada largura de banda. Após amplificação e filtragem, os sinais processados são analisados para determinar o tipo e a gravidade da atividade PD.Especificação:O sensor PD suporta duas opções de alimentação:Versão com fios:-. O sensor PD é alimentado pela HMI através de um cabo de alimentação de 24VDC.-. Os dados são transmitidos para a HMI através de comunicação RS485.Versão sem fios:-. O sensor PD é alimentado por uma bateria interna.-. Os dados são transmitidos através da rede LoRa para um recetor sem fios.-. O recetor sem fios é alimentado pela HMI através de um cabo de alimentação de 12VDC e encaminha os dados recebidos para a HMI através de comunicação RS485.Sensor de descarga parcial Fonte de alimentaçãoVersão sem fios: bateria de lítio de 7,2V 3000mAh; duração da bateria: >3 anosVersão com fios: 24VDCBanda de frequência de transmissão sem fios470-510MHzDistância máxima de transmissão sem fios>300 metros (alcance da linha de visão)Tipo de monitorizaçãoCorrente de impulsos de alta frequênciaFaixa de detecção1-5000pCSensibilidade1pCAbanda de frequência de aquisição1MHz-100MHzTemperatura de funcionamento-30-70°CCiclo de amostragemVersão sem fios:2 horasVersão com fios:4Método de ligar/desligar (versão sem fios)Botão físicoMétodo de carregamento (versão sem fios)Carregamento manual único/carregamento programadoDimensões134mm*100mm*42mm (L*A*P)Método de montagemMontagem magnéticaCAT de impulsos de alta frequênciaPrincípio de monitorizaçãoBobina de RogowskiBanda de frequência de monitorização3-80MHzSensibilidade1pCMedância de acoplamento50ΩNível de protecçãoIP68Dimensão82*82*32mm (L*A*P), tamanho do orifício: 30mmMétodo de montagemSensor de corrente de núcleo divididoLocal de montagemCabo Fio terraTemperatura de funcionamento-55°C a +85°CDimensões:Categoria: Monitorização de descargas parciaisMarca: Blue JayNome comercial: SCM-PDS-HFCT / SCM-PDSW-HFCTDownloads: SCM-PDS-HFCT-Manual do utilizador-V1.10 (versão com fios) SCM-PDSW-HFCT-Manual do utilizador (versão sem fios)Especificações / Caraterísticas técnicas:Fonte de alimentação: Versão sem fios: bateria de lítio de 7,2V 3000mAh; duração da bateria: >3 anos. Versão com fios: 24VDCBanda de frequência de transmissão sem fios: 470-510MHzDistância máxima de transmissão sem fios: >300 metros (alcance da linha de visão)Tipo de monitorização: Corrente de impulso de alta frequênciaFaixa de deteção: 1-5000pCSensibilidade: 1pCA banda de frequência de aquisição: 1MHz-100MHzTemperatura de funcionamento: -30-70°C (sensor), -55°C a +85°C (CT)Ciclo de amostragem: Versão sem fios:2 horas; Versão com fios:4Método de ligar/desligar (versão sem fios): Botão físicoMétodo de carregamento (versão sem fios): Carregamento manual único/carregamento programadoDimensões do sensor: 134mm*100mm*42mm (W*H*D)Dimensões do CT: 82*82*32mm (L*A*P), tamanho do orifício: 30mmMétodo de montagem: Montagem magnética (sensor), sensor de corrente de núcleo dividido (CT)Local de montagem: Fio terra do caboNível de proteção: IP68Impedância de acoplamento: 50ΩPrincípio de monitorização: Bobina de RogowskiBanda de frequência de monitorização (CT): 3-80MHz
