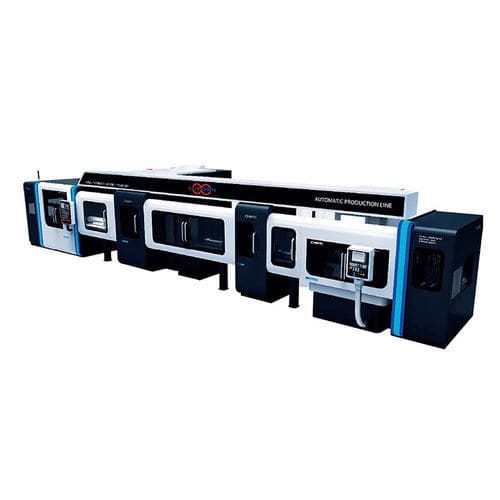

Linha de usinagem CNC

Resumo
Adequada para usinagem automatizada em grande volume de engrenagens cilíndricas para automóveis de passeio, ônibus, caminhões, motocicletas e máquinas de construção.

Módulo de linha automática fresagem–raspagem (tipo pórtico)

• Fluxo do processo: fresagem (hobbing) — chanframento — raspagem/raspado (shaving).
• Composição: máquina composta de fresagem e chanframento de corte a seco com acionamento direto, máquina CNC de raspagem de precisão, manipulador porticado leve, garras de troca rápida sem parafusos, armazém de troca rápida empilhável multi-camadas e sistema de gestão da informação.
• Posto de inspeção e compensação após fresagem/chanframento para detecção e correção dimensional em linha.
• Proteções totalmente fechadas e uniformes para instalação limpa e segura.
• Layout compacto com pequena área ocupada (C×L: 9,2m×4m).

Módulo de linha automática fresagem–raspagem (tipo robô articulado)

• Fluxo do processo: fresagem — chanframento — raspagem.
• Composição: máquina de fresagem com acionamento direto, máquina CNC vertical de chanframento, máquina CNC de raspagem de precisão, robô articulado, garras de troca rápida sem parafusos, armazém de troca rápida empilhável multi-camadas e sistema de gestão da informação.
• Arranjo em “grade” para minimizar a área ocupada (C×L: 9m×5m).
• Posto de inspeção e compensação após fresagem/chanframento para correção dimensional.
• Cerca totalmente fechada para operação ordenada e segura.

Módulo de linha automática torneamento (tipo robô com trilho ao solo)

• Fluxo do processo: torneamento — torneamento (dupla via de torneamento).
• Composição: 2 tornos, 1 robô articulado de 6 eixos, 1 eixo de deslocamento montado no chão, garras de troca rápida sem parafusos, caixas palete matriz de troca rápida multi-camadas e sistema de gestão da informação.
• Layout em “L” para minimizar a área ocupada (C×L: 12m×5,2m).
• Robô equipado com sistema de visão para reconhecimento da peça, prevenção de inversão/erro e posicionamento; permite produção em linhas mistas aumentando a flexibilidade.
• Cerca totalmente fechada para aparência limpa e segurança operacional.

Características / Especificações (resumo)

• Indústrias-alvo: usinagem em grande volume de engrenagens para automóveis de passeio, ônibus, caminhões, motocicletas e máquinas de construção.
• Principais rotas de processo: fresagem, chanframento, raspagem (ou módulo de torneamento para operações de torneamento).
• Áreas típicas: módulo pórtico aprox. 9,2m×4m; módulo robô articulado aprox. 9m×5m; módulo torneamento com trilho ao solo aprox. 12m×5,2m.
• Proteção da linha: coberturas ou cercas totalmente fechadas.
• Gestão informatizada: armazém de troca rápida multi-camadas integrado com sistema de gestão (vínculo produção/armazém, laço fechado de deteção/compensação).
• Unidades de automação: máquinas compostas de fresagem e chanframento com acionamento direto, máquinas CNC de raspagem de precisão, máquinas CNC verticais de chanframento, robôs articulados/manipuladores portais, eixos de deslocamento ao solo, etc.
• Funções: inspeção em linha e compensação dimensional, garras de troca rápida sem parafusos, armazéns de troca rápida, empilhamento multi-camadas, visão robótica para suportar produção em linhas mistas.
