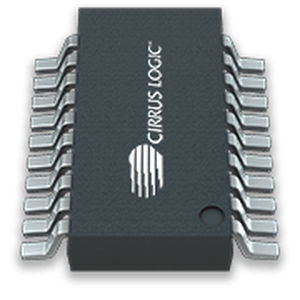

Conversor digital CS5521/22/23/24/28

de mediçãocom bomba de cargaserial

A família CS5521/22/23/24/28 de conversores analógico-digitais (A/D) Delta Sigma altamente integrados utiliza técnicas de equilíbrio de carga para obter um desempenho de 16 bits (CS5521/23) e 24 bits (CS5522/24/28). Os conversores A/D são fornecidos como dispositivos de 2 canais (CS5521/22), 4 canais (CS5523/24) ou 8 canais (CS5528). Cada um deles inclui uma corrente de entrada baixa e um amplificador de instrumentação estabilizado por chopper. Para permitir intervalos de entrada seleccionáveis de 25 mV, 55 mV, 100 mV, 1 V, 2,5 V e 5 V, os conversores A/D incluem um PGA (amplificador de ganho programável). Para acomodar aplicações de termopar com base no solo, os dispositivos incluem uma bomba de carga, que fornece uma tensão de polarização negativa aos amplificadores no chip. Estes dispositivos também incluem um modulador Delta Sigma de quarta ordem seguido de um filtro digital, que fornece oito taxas de palavras de saída seleccionáveis. Os filtros digitais foram concebidos para atingir a precisão total num ciclo de conversão e, quando funcionam com taxas de palavra inferiores a 30 Hz, rejeitam interferências de 50 Hz e 60 Hz. Estes produtos de alimentação única são soluções ideais para a medição de sinais de baixo nível, isolados e não isolados, em aplicações de controlo de processos. Características Corrente de entrada baixa (100 pA) e amplificador de instrumentação estabilizado por chopper Amplitude de entrada escalável (bipolar/unipolar) 2.5 V VREF: 25 mV, 55 mV, 100 mV, 1 V, 2,5 V, 5 V Externa: 10 V, 100 V Ampla gama de entrada VREF (1 V a 5 V) Conversores A/D Delta Sigma de quarta ordem Porta de interface série de 3 fios fácil de utilizar Sequenciador de canais programável/automático com FIFO de dados de conversão (primeiro a entrar/primeiro a sair) Registos de calibração acessíveis por canal Compatível com SPI™ e Microwire™ Sistema e auto-calibração
