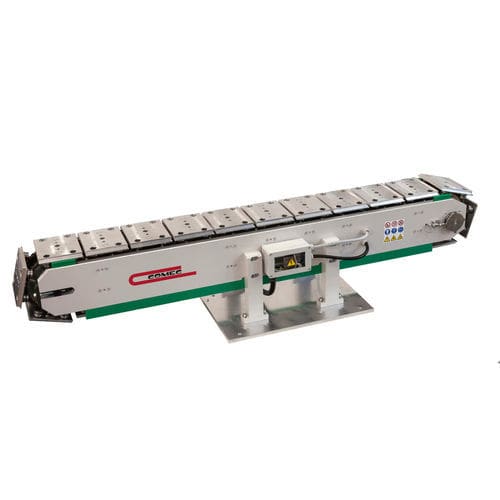

Alimentador linear

pneumáticoautomáticomotorizado

Visão geral do produto Alimentador linear programável com múltiplos gabaritos e travamento pneumático das placas em posição de impressão. O número de gabaritos é configurável conforme o tipo de máquina e o tamanho da peça. O indexamento é programável de 127 mm até 356 mm via teclado de comando da máquina. A transmissão é feita por motor brushless com movimento por corrente, combinado com travamento pneumático e inserção por encaixe das placas nas estações de impressão para posicionamento preciso. As placas correm sobre duas guias lineares e estão montadas em rolamentos de esferas recirculantes.

Principais características

• Indexação linear programável
• Múltiplos gabaritos, quantidade configurável conforme máquina e tamanho da peça
• Travamento pneumático das placas em posição de impressão
• Acionamento por motor brushless
• Movimento por corrente com travamento pneumático e inserção por encaixe das placas nas estações
• Placas em duas guias lineares com rolamentos de esferas recirculantes

Integração e compatibilidade

• Projetado para máquinas de tampografia de 4 ou 5 cores
• Compatível com máquinas com ou sem almofadas independentes
• Pode ser integrado a sistemas pick & place para automação total
• Compatível com equipamentos de pré-tratamento de superfícies como corona, plasma ou tratamento por chama

Especificações técnicas

• Indexação (passo): 127 mm a 356 mm (programável via teclado de comando)
• Acionamento: motor brushless
• Movimento: movimento por corrente com travamento pneumático
• Travamento das placas: travamento pneumático em posição de impressão; inserção por encaixe das placas nas estações de impressão
• Guias e rolamentos: duas guias lineares; placas montadas em rolamentos de esferas recirculantes
• Gabaritos: número variável conforme máquina e tamanho do objeto
• Uso recomendado: máquinas de tampografia 4 ou 5 cores; compatível com almofadas independentes
• Automação: conexão possível a dispositivos pick & place
• Compatibilidade de pré-tratamento superficial: corona, plasma, tratamento por chama
