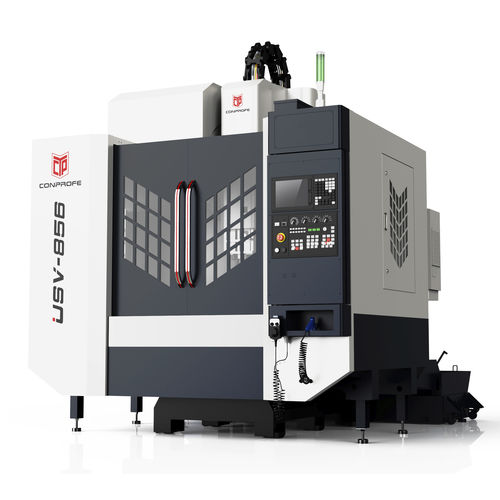

Centro de usinagem CNC por ultrassom USV-856de 3 eixosverticalpara cobre
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Material usinado
- para cobre, para ferro fundido, para aço inoxidável, para metais não ferrosos, para alumínio
- Estrutura
- com pórtico fixo, com mesa móvel, de coluna
- Cone
- BT 40, BBT40
- Número de ferramentas
- 24 ferramentas
- Função adicional
- de fresagem, para rosqueamento interno, para furação
- Aplicações
- para a indústria automóvel, para trabalhos pesados, para a indústria aeronáutica, para a indústria dos moldes, para aplicações médicas, para usinagem pesada, para perfis de alumínio, para titânio, para a indústria siderúrgica, para a indústria do alumínio
- Outras características
- com acionamento direto, de alto desempenho, HSM, de alta precisão, de alta produtividade, de alta potência, de médias dimensões, por ultrassom, de cabeçote único
- Curso X
800 mm
(31,5 in)- Curso Y
550 mm
(21,65 in)- Curso Z
600 mm
(23,62 in)- Velocidade de rotação
12.000 rpm
(75.398 rad.min-1)- Potência
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Velocidade de avanço no eixo X
48.000 mm/min
(31,5 in/s)- Velocidade de avanço no eixo Y
48.000 mm/min
(31,5 in/s)- Capacidade máx. da mesa
500 kg
(1.102 lb)- Peso máx. das ferramentas
8 kg
(17,6 lb)- Precisão de posicionamento
0,008 mm
(0,00031 in)- Repetibilidade
0,005 mm
(0,0002 in)- Tempo de troca de ferramentas
1,6 s
- Peso total
5.500 kg
(12.125,42 lb)- Comprimento total
2.310 mm
(90,9 in)- Largura total
3.160 mm
(124,4 in)- Altura total
3.000 mm
(118,1 in)
Descrição
Conprofe Ultrasonic green machining center - a série USV inclui especificações de pequeno e médio porte. Após uma fixação da peça, a máquina-ferramenta pode completar automática, eficiente e continuamente o processamento de vários processos tais como fresagem, furação, mandrilagem, expansão, escareamento, escareamento e rosqueamento.
É adequado para a produção de pequenas e médias caixas, placas, discos, válvulas, conchas, moldes e outras peças complexas, e a tecnologia de maquinação verde é amplamente utilizada em peças de precisão, produtos 3C, hardware, autopeças, equipamento médico e outras indústrias.
Tem uma estrutura corporal altamente rígida e está equipada com acessórios mecânicos e eléctricos de alta gama, um sistema de controlo de precisão, calhas de linha de alta precisão e parafusos de chumbo. A elevada resposta dinâmica da máquina ferramenta pode realizar cortes de alta velocidade.
Visão geral
Tipo de coluna fixa com mecanismo de deslizamento transversal, coluna de espinha de arenque de grande envergadura, desenho de protecção totalmente fechado, material de ferro fundido de alta resistência para grandes peças básicas, para satisfazer os requisitos de alta rigidez e precisão estável.
Revista de ferramentas: O magazine de ferramentas com 24 posições de ferramentas está equipado com um braço de ferramentas, e o tempo de troca de ferramenta para ferramenta é de 1,5s.
Remoção do chip: Desenho de inclinação no fundo da máquina ferramenta com dispositivo de remoção automática de cavacos de lavagem integrado; desenho traseiro do depósito de água.
Fuso: Estrutura de labirinto frontal, com dispositivo/função central de sopro de ar, todos os fusos adoptam unidades de fuso com ligação directa de alta velocidade.
---
