Centro de usinagem CNC de 3 eixos UGV-500
verticalBT 40HS-A 63

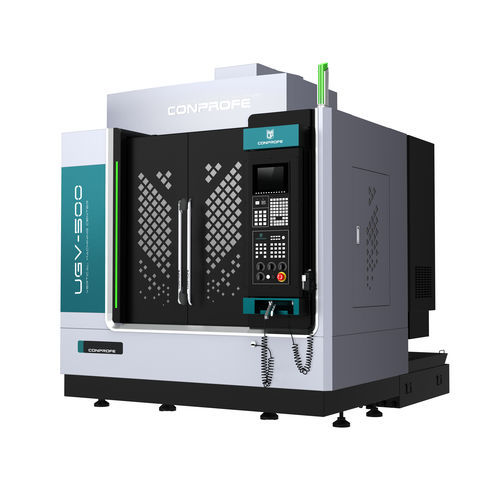

Centro de usinagem CNC de 3 eixos - UGV-500 - Conprofe - vertical / BT 40 / HS-A 63
Centro de usinagem CNC de 3 eixos - UGV-500 - Conprofe - vertical / BT 40 / HS-A 63
Centro de usinagem CNC de 3 eixos - UGV-500 - Conprofe - vertical / BT 40 / HS-A 63 - imagem - 2
Centro de usinagem CNC de 3 eixos - UGV-500 - Conprofe - vertical / BT 40 / HS-A 63 - imagem - 3
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40, HS-A 63
Número de ferramentas
24 ferramentas, 30 ferramentas
Aplicações
para a indústria automóvel
Outras características
de alta velocidade, de alto desempenho, de alta produtividade
Curso X

550 mm
(21,65 in)

Curso Y

400 mm
(15,75 in)

Curso Z

450 mm
(17,72 in)

Velocidade de rotação

12.000 rpm, 15.000 rpm, 16.000 rpm, 20.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1, 100.531 rad.min-1, 125.664 rad.min-1)

Potência

18 kVA, 20 kVA
(24,47 hp, 27,19 hp)

Velocidade de avanço no eixo X

10 m/min

Velocidade de avanço no eixo Y

10 m/min

Velocidade de avanço no eixo Z

10 m/min

Capacidade máx. da mesa

300 kg
(661 lb)

Peso máx. das ferramentas

8 kg
(17,6 lb)

Precisão de posicionamento

0,006 mm
(0,00024 in)

Repetibilidade

0,003 mm
(0,00012 in)

Peso total

3.800 kg
(8.377,57 lb)

Comprimento total

2.120 mm
(83,5 in)

Largura total

2.380 mm
(93,7 in)

Altura total

2.850 mm
(112,2 in)

Descrição

Características: 1. Ideal para fresar, furar, escarear, mandrilar, escarear, rebaixar e roscar 2. Molas ultra-sónicas de elevado binário e potência para maquinação de grandes volumes 3. Equipados com tecnologia de arrefecimento interno MQL para redução de custos e eficiência, funcionam bem tanto em corte a seco como húmido 4. Estrutura de elevada rigidez e elevada resposta dinâmica para maquinagem a alta velocidade 5. Codificador linear de alta precisão configurável para obter um controlo total em circuito fechado 6. Sistema Mitsubishi M80 (standard) e sistema SIEMENS/FANUC (opcional) disponíveis Aplicações: Ideal para maquinar caixas pequenas e médias, placas, discos, válvulas, conchas, moldes e outras peças complexas nas indústrias de peças de precisão, eletrónica de consumo, hardware, automóvel, equipamento médico, etc.

---

Tradução automática  (ver texto original em inglês)

VÍDEO

Catálogos

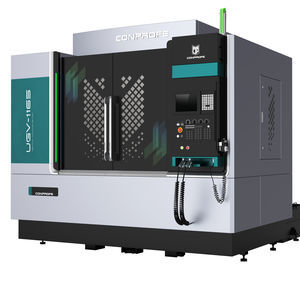

Outros produtos Conprofe
