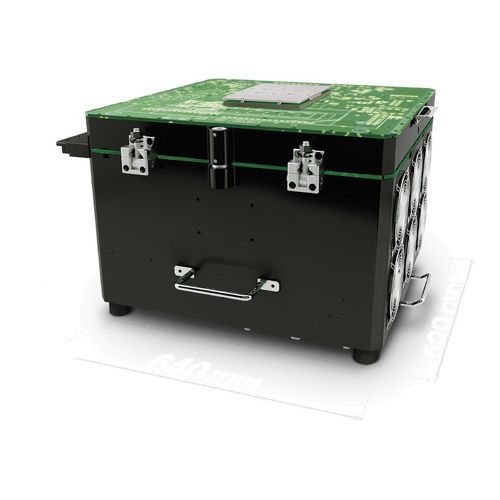

Sistema de teste de performance VIP EXTENDED

de impedânciapara pesquisa e desenvolvimentopara a indústria aeroespacial

Visão geral
VIP Extended é um sistema configurável de Equipamento de Teste Automático (ATE) para testes paralelos de dispositivos de potência em silício, SiC e GaN. Projetado para wafer sort, strip test, integração com pick & place e ambientes com gravity handler, suporta até 48 estações de teste paralelas para aumentar o rendimento e reduzir o custo por teste.

Principais características

• ATE configurável para produtos de baixa tensão e potência (driver ICs, IGBT, Power MOSFETs, Power ICs)
• Até 48 estações de teste paralelas para alto UPH
• Alta densidade de recursos e arquitetura modular para integração flexível em linhas de produção
• Instrumentação integrada: TMU, picoamperímetros, LCR, PPMUs e módulos sink/source de alta corrente

Motivos

• Otimizado para fluxos de wafer sort e strip test
• Medições paralelas de Rg, Cg e UIS em até 48 estações
• Redução do custo de teste (COT) através de alta densidade de canais e opções modulares

RECURSOS — VIP Extended
D×L×A: 640 mm × 600 mm × 350 mm
DCS MP: 48 channels, ±80 V @ ±4 A
Fonte de alta tensão (std): 80 V / 250 A (48 estações)
Load Prog Module: até 48 canais sink/source de alta corrente até 250 A / 80 V + TMU e circuitos de medição diferenciais
Canais digitais: até 320 canais digitais; até 64 PPMU
Driver digital flutuante: até 48 drivers, faixa -5 V a 18 V
Loads indutivos & resistivos: implementações em placas customizadas
Medidores LCR: até 48
Picoamperímetro: até 48 picoamperímetros; faixa de corrente 2 nA–2 µA, precisão até ±20 pA
Medições de tempo: TMU de 48 canais
Instrumentos adicionais: até 64 PPMU, 48 picoamperímetros, até 48 medidores LCR, placas de carga indutiva/resistiva
Gabinete: gabinete compacto adequado para linhas de produção (350 × 600 × 640 mm)

Aplicações

• Wafer sort
• Strip test
• Integração pick & place
• Ambientes com gravity handler
• Mercados: automotivo, consumo, industrial, aeroespacial e MEMS

Características / especificações técnicas

• Estações paralelas: até 48
• Recursos DC quatro quadrantes: até 48 unidades, ±80 V, ±4 A
• Fonte de alta tensão (padrão): 80 V / 250 A (48 estações)
• Canais sink/source de alta corrente: até 48 canais, até 250 A / 80 V
• TMU: unidade de medição de tempo de 48 canais
• Recursos digitais: até 320 canais digitais; memória de padrões 2 M vetores
• PPMU: até 64 unidades programáveis
• Drivers digitais flutuantes: até 48, faixa -5 V a 18 V
• Medidores LCR: até 48
• Picoamperímetros: até 48, faixa 2 nA–2 µA, precisão até ±20 pA
• Loads indutivos & resistivos: implementações em placas customizadas
• Dimensões do gabinete: 350 × 600 × 640 mm (compacto para integração em produção)
