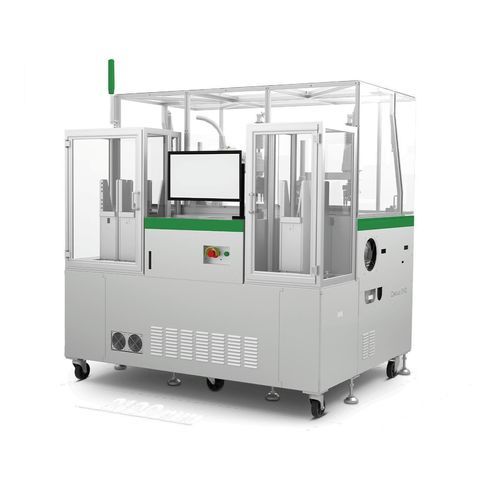

Equipamento de teste de temperatura Celsius EVO

totalmente automáticode semicondutorpara a indústria automotiva

Visão geral do produto
Celsius EVO é um handler pick-and-place de caracterização com um sistema de controlo de temperatura altamente dinâmico, capaz de aquecer DUTs até +150°C e arrefecê‑los até -45°C. Com ocupação reduzida, integra tecnologia de aquecimento inovadora e correção automática de posicionamento por visão para fornecer controlo térmico por DUT preciso, ciclos rápidos e menor necessidade de ar condicionado. É adequado para salas limpas e linhas Industry 4.0 e suporta fluxos automatizados ATE.

Benefícios principais

• Operação mais rápida mantendo pegada compacta
• Tecnologia de aquecimento inovadora que permite temperaturas de trabalho mais elevadas
• Inspeção visual automática e correção de posicionamento
• Controlo térmico por DUT altamente dinâmico com rápido aquecimento e arrefecimento
• Não é necessário condicionar todo o espaço de trabalho
• Poupança de tempo e energia com menor necessidade de ar condicionado

Especificações

• Número de estações de teste: 4
• Ar comprimido: 200 l/min @ 8 bar
• Dimensões DUT (personalizáveis, incl. chipboards): min. 2×2 mm — máx. 30×30 mm
• Kit: estrutura metálica (pré‑condicionamento) + pickers (um picker por package em multisite; S, M, L padrão para estação única). ≈10 minutos para alteração de setup
• Paralelismo: até 4 (requer change‑kit)
• Controlo de temperatura: handler 3T, -45°C a +150°C ±3°C
• Ligação ao tester: docking horizontal PTB
• Dimensões (D×W×H): 1600 × 2100 × 2000 mm

Detalhes
O handler suporta fluxos de trabalho pick-and-place totalmente automatizados e integra‑se com uma ampla gama de sistemas ATE. Foi concebido para caracterização rápida e precisa de dispositivos semicondutores, incluindo mixed‑signal, MEMS e dispositivos de potência nos setores automóvel, industrial, aeroespacial e médico. O controlo térmico por DUT e os ciclos de correção visual garantem precisão mecânica, uniformidade térmica, eficiência de teste e otimização do espaço.

Características técnicas

• Modelo: Celsius EVO
• Número de estações de teste: 4
• Paralelismo / capacidade multisite: até 4
• Faixa de temperatura & precisão: -45°C a +150°C, ±3°C
• Rápido ramp-up / cool-down por DUT
• Requisito de ar comprimido: 200 l/min @ 8 bar
• Tamanho DUT (configurável): 2×2 mm — 30×30 mm
• Tempo de mudança de configuração: ~10 minutos
• Docking tester: PTB, horizontal
• Pegada / dimensões: 1600 × 2100 × 2000 mm
• Funcionalidades: inspeção visual automática e correção de posicionamento; controlo térmico por DUT; integração com ATE
