Sistema de colocação

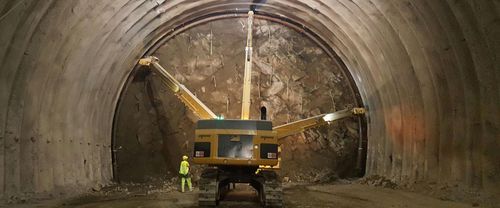

O apoio primário imediato e eficaz das escavações a céu aberto, utilizando escavadoras em solos moles e perfuradoras e explosivos em condições de rocha dura, é uma preocupação vital para a segurança dos trabalhadores e para a gestão das deformações do solo. O mais recente desenvolvimento do sistema de suporte de arco tubular permite a instalação automática dos elementos e acrescenta uma maior segurança dos trabalhadores às poupanças económicas. Robô radiocontrolado EKIP 21-04 concebido e fabricado pela CP-Technology O inovador arco tubular de aço semi-automático desenvolvido pela Maccaferri Tunneling melhora a segurança através da introdução de um procedimento de instalação semi-automático. As nervuras tubulares são montadas na fábrica e entregues no local numa configuração dobrada. Em seguida, é transportado por um transportador especial controlado por rádio equipado com um manipulador de três braços EKIP 21-04 (projetado e fabricado pela CP-Technology) até à face do túnel, onde é levantado em posição e aberto automaticamente. O braço central do transportador encarrega-se do posicionamento da secção da abóbada das nervuras tubulares de aço, enquanto os dois braços laterais se encarregam do manuseamento das secções dos pilares. Os elementos de contraventamento entre cada nervura tubular de aço são pré-instalados na fábrica, o Manipulador Especial puxa a nervura tubular de aço em direção à nervura previamente instalada. Este procedimento engata os elementos de contraventamento entre as nervuras tubulares de aço adjacentes, travando-as entre si com o espaçamento adequado. O próximo passo é posicionar cada pé da nervura tubular de aço no nível do solo. E a operação final para uma melhor resistência é o enchimento da nervura de aço com betão.
