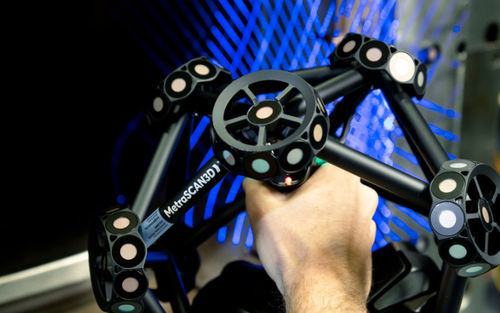

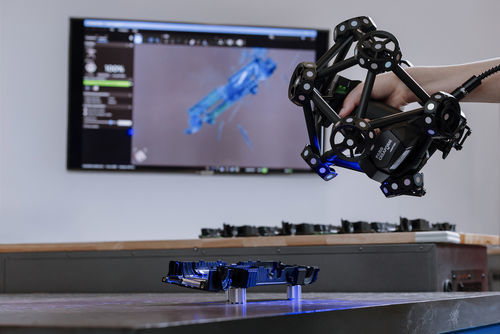

Scanner a laser MetraSCAN 3D

3Dpara CNDpara medição dimensional

Visão geral
A linha de scanners CMM óticos MetraSCAN 3D foi desenvolvida para metrologia e inspeção no ambiente de oficina. Oferece digitalização 3D de nível metrológico e inspeção dimensional, tolerando vibrações da planta, movimento de peças e instabilidade ambiental. Em combinação com o HandyPROBE, permite fluxos de trabalho integrados de digitalização e sondagem para inspeções completas.

Principais características

• Alta taxa de medição: 1.800.000 medições/segundo
• Fonte de luz: 30 linhas laser azuis (mais 1 linha extra em algumas variantes)
• Grande área de digitalização adequada a vários tamanhos e geometrias de peças
• Configuração ultrarrápida: sem tempo de aquecimento; operacional em menos de 5 minutos
• Alvos magnéticos 360° para configurações rápidas e visibilidade otimizada no rastreamento dinâmico
• Insensível a vibrações de oficina, movimento de peças e instabilidade ambiental (referenciação dinâmica)
• Tecnologia de laser azul ideal para superfícies brilhantes e refletivas
• Fotogrametria integrada e Extensão Automática de Volume (AVE) para volumes de medição maiores
• HandyPROBE opcional para fluxos combinados de digitalização e sondagem
• Software Creaform.OS incluído para aquisição e controlo do dispositivo

Extensão automática de volume & Precisão
A função AVE permite estender automaticamente o volume de aquisição movendo o C‑Track sem requerer medições adicionais. Algoritmos avançados de fotogrametria e escalamento asseguram resultados precisos e repetíveis em peças grandes.

Desempenho & Normas

• Precisão: 0,025 mm
• Desempenho AVE: 0,025 mm + 0,015 mm/m
• Resolução de medição: 0,025 mm
• Taxa de medição: 1.800.000 medições/segundo
• Testes de aceitação baseados em VDI/VDE 2634 Parte 3 e ISO 10360
• Laboratório acreditado ISO/IEC 17025:2017 para testes de aceitação

Software & Ecossistema

• Creaform.OS incluído para aquisição e integração hardware‑software
• Creaform Metrology Suite™ disponível (Scan‑to‑CAD, Inspection, Automation, Dynamic Tracking)
• Compatível com os principais ecossistemas CAD e de análise

Complementos & Opções

• HandyPROBE (opcional) — sondagem portátil para capacidades PCMM
• Kit de automação (opcional) — para implantações robotizadas/automatizadas
• Estação de trabalho portátil e suporte C‑Track para configuração em oficina

Aplicações
O MetraSCAN 3D é adequado para desenvolvimento de produto, engenharia reversa, controlo e garantia de qualidade, manutenção/reparação/overhaul (MRO), aplicações NDT e ensino/pesquisa.

Características / especificações técnicas

• Modelo: MetraSCAN 3D
• Precisão: 0,025 mm
• Extensão automática de volume (AVE): 0,025 mm + 0,015 mm/m
• Resolução de medição: 0,025 mm
• Taxa de medição: 1.800.000 medições/segundo
• Fonte de luz: 30 linhas laser azuis (+1 linha extra em algumas variantes)
• Tempo de configuração: sem aquecimento; pronto em menos de 5 minutos
• Alvos: alvos magnéticos 360° para rastreamento dinâmico
• Normas: VDI/VDE 2634 Parte 3, ISO 10360; laboratório acreditado ISO/IEC 17025:2017
• Sondagem opcional: HandyPROBE para sondagem combinada
• Software incluído: Creaform.OS; compatível com módulos da Creaform Metrology Suite (Scan‑to‑CAD, Inspection, Automation, Dynamic Tracking)
