Máquina de medição tridimensional CNC R-Series™

sem braçospara peças complexaspara aplicações automotivas

A R-Series™ é uma família de scanners MMT ópticos montados em robô e células de medição industriais turnkey, concebida para controlo de qualidade 3D automatizado em linha em ambientes de produção. Combina os scanners MetraSCAN 3D-R™ montados em robô com a célula de medição de alta produtividade CUBE‑R™ para permitir inspeções rápidas de nível metrológico no piso de fábrica.

Soluções principais incluídas

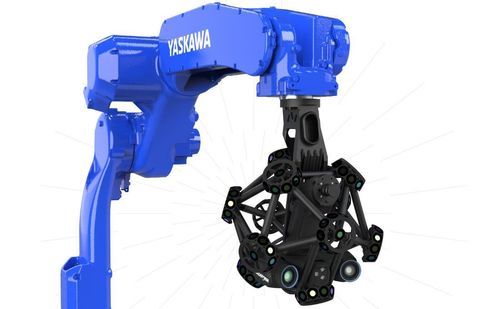

• MetraSCAN 3D-R™ — scanners MMT ópticos montados em robô para controlo de qualidade automatizado e inspeção em linha em produção em massa.
• CUBE‑R™ — célula de medição industrial de alta produtividade baseada no MetraSCAN 3D-R; disponível turnkey em três modelos padrão (M2™, M3™, M4™) e em configurações modulares personalizadas.

Principais benefícios e capacidades

• Projetado para controlo de qualidade automatizado e aumento de produtividade: medir mais dimensões em mais peças sem comprometer a precisão em ambientes de oficina.
• Operação em piso de fábrica com referenciação dinâmica (rastreado óptico C-Track) que permite movimento do scanner e da peça mantendo precisão e alinhamento de medição.
• Dados 3D full-field de alta densidade e alta taxa que permitem ciclos curtos e medição de centenas de peças por dia.
• Otimizado para superfícies difíceis (brilhantes, reflectoras, acabamentos variados) através de tecnologias ópticas e laser azul combinadas; em muitos casos não é necessária preparação da peça.
• Portefólio modular configurável e escalável: modelos turnkey M2/M3/M4 (suportando peças até 2 m, 3 m e 4 m respetivamente) ou layouts totalmente personalizados e integrações com robôs industriais ou colaborativos.
• Automação acessível e programação offline (módulo Automation dentro do Creaform Metrology Suite) para que utilizadores não especialistas possam implementar e operar células de inspeção automatizadas.
• Resultados certificados e rastreáveis: referências a VDI/VDE 2634 Parte 3, ISO 10360 e laboratório acreditado ISO/IEC 17025 para testes laboratoriais e testes de aceitação.

Variantes de produto e destaques de modelos

• CUBE‑R M Series (M2™, M3™, M4™) — células de medição modulares para diferentes gamas de tamanho de peça; concebidas para soluções de automação turnkey ou à medida.
• MetraSCAN‑R BLACK™|Elite — 45 linhas laser, grande campo de visão, taxa de medição ~1.800.000 medições/s, área de digitalização ~310 x 350 mm; otimizado para componentes com muitas geometrias e conjuntos complexos.
• MetraSCAN‑R BLACK™|Elite HD — 69 linhas laser, resolução aumentada e taxa de medição até ~3.000.000 medições/s, área de digitalização ~190 x 170 mm; focado em medições de alta resolução para chapa e aplicações automotivas.

Acessórios e complementos em destaque

• Placa de montagem removível — paletes compatíveis com empilhador para pré-carregar peças e gabaritos para trocas rápidas e tempo de inatividade minimizado.
• Kit de acesso remoto seguro — câmaras integradas e ferramentas de conectividade para resolução segura de problemas remotos e suporte no local.
• Sistema de posicionamento 3D Virtek Iris™ — padrões guiados por laser projetado para alinhamento preciso de peças e gabaritos na mesa.
• Productivity Kit — paraleliza a digitalização e o processamento de dados para permitir digitalização contínua e reduzir tempos de inatividade do processamento.

Características / especificações técnicas

• Precisão em ambiente de oficina (referenciação dinâmica): 0,025 mm (0,0009 in).
• Precisão volumétrica (conforme texto do produto): 0,078 mm (0,0031 in) (a página também apresenta entradas comparativas específicas por produto).
• Alta resolução (melhor caso): 0,015 mm (0,0006 in) para a variante Elite HD; 0,025 mm para a variante Elite.
• Taxa de medição: até 3.000.000 medições/s (MetraSCAN‑R BLACK|Elite HD); 1.800.000 medições/s para MetraSCAN‑R BLACK|Elite.
• Exemplos de área de digitalização: Elite — ~310 x 350 mm (12,2 x 13,8 in); Elite HD — ~190 x 170 mm (7,5 x 6,7 in).
• Fonte de luz / linhas laser: Elite — 45 linhas laser; Elite HD — 69 linhas laser.
• Normas e acreditações: referência VDI/VDE 2634 Parte 3 para testes de aceitação; referência ISO 10360; laboratório acreditado ISO/IEC 17025:2017.
