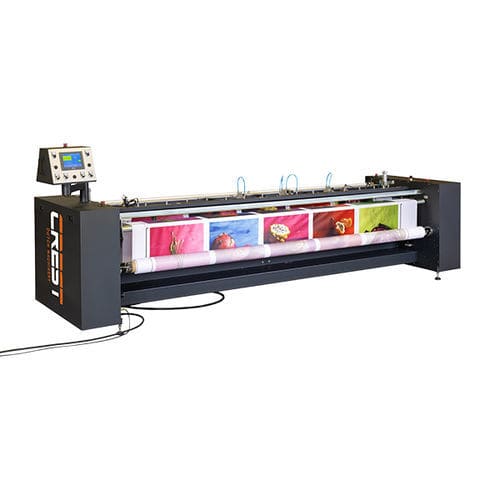

Folhadeira rolos múltiplos ES 1600

para impressãopara papel

Visão geral
O Roll Sheet Cutter (RSC) da Crest converte bobinas mestre flexíveis em folhas precisas ou rolos mais estreitos para aplicações de sinalização, displays e converting. Disponível em larguras de trabalho de 1600 mm e 3200 mm. Processa papel, foil, vinil, têxteis técnicos, PVC, policarbonato, carpete e espumas finas. Controle automático de tensão da web com dancer roller mecânico para operação sem rugas. Fluxo de trabalho controlado por PLC com touchscreen colorido rotativo. Arquitetura modular suporta slitting a frio e facas aquecidas pneumáticas opcionais.

Funções principais

• Corte longitudinal (slitting) e corte transversal por cisalhamento de alta velocidade em uma única passagem.
• Facas robustas de cold crush-slitting para slitting longitudinal.
• Sistema de corte transversal por cisalhamento de alta velocidade para folhas em comprimentos programáveis; registro óptico para mídia impressa.
• Facas aquecidas pneumáticas opcionais para selagem/cauterização de bordas em têxteis.

Aplicações típicas

• Converter bobinas mestre industriais em folhas perfeitamente quadradas e prontas para envio em comprimentos programáveis.
• Corte para marca em sinalização e impressão de grande formato usando sensores ópticos avançados.
• Separação rápida roll-to-sheet em largura total sem slitting (ciclo de corte transversal de ~4 segundos possível).

Configuração modular & eficiência
Chassi industrial heavy-duty para alta disponibilidade. Engenharia modular permite trocas rápidas entre opções de corte frio e aquecido, eixos de rebobinamento duplos e layouts configuráveis de extração de desperdício. O dancer roller automatizado elimina o atrito da web para rastreamento consistente e qualidade uniforme em velocidades de transporte de até 15 m/min.

Melhor para

• Conversores de sinalização, gráficos e displays de alto volume.
• Acabamento de impressão que exige fluxos automatizados precisos e corte para marca.
• Conversão em grande formato e super-wide até 3200 mm.
• Slitting multi-pista, acabamento de bordas e corte transversal simultâneo.
• Têxteis técnicos e tecidos que necessitam de selagem térmica opcional para evitar desfiamento.

Por que corta de forma inteligente e precisa

• Arquitetura integrada de slitting e cisalhamento para comprimentos programáveis repetíveis com alinhamento micro-ajustável de skew (+/-5 mm) para esquadramento.
• Motor de sensores ópticos avançado detecta marcas impressas e ajusta dinamicamente os cortes para remover a matriz de desperdício entre imagens.
• Controle automático da tensão da web com dancer mecânico para manuseio sem tensão e sem rugas; controle PLC e touchscreen rotativo para o operador.

Materiais adequados

• Papel
• Mídia impressa
• Tecidos e têxteis técnicos
• Foil e filmes de embalagem
• Vinil autoadesivo
• Filme PVC
• Policarbonatos e filmes plásticos rígidos
• Carpete
• Espumas finas/compressíveis

Quando escolher o Roll Sheet Cutter

• Para converter materiais complexos em bobina em folhas acabadas e quadradas ou em rolos menores em diversos substratos.
• Quando precisar de slitting longitudinal combinado com corte transversal em uma única passagem.
• Se exigir manuseio sem tensão para substratos sensíveis ou elásticos.
• Se o corte precisa alinhar-se precisamente a marcas impressas.
• Ao trabalhar em formatos padrão ou super-wide até 3200 mm com configurações modulares de rebobinamento.
• Quando for necessária selagem de borda aquecida opcional para têxteis.

Detalhes frequentes

• Larguras de trabalho disponíveis: 1600 mm e 3200 mm.
• Tempo de ciclo de corte transversal: aproximadamente 4 segundos (configuração de alta velocidade).
• Velocidade máxima de transporte: até 15 m/min (dependendo da configuração).
• Ajuste de skew: micro-ajustável +/-5 mm para esquadramento.
• Sistema de corte aquecido opcional: facas pneumáticas para selagem de bordas.
• Rebobinamento: eixos duplos/twin para roll-to-roll e configurações multi-pista.
• Capacidade de desenrolamento (opcional): até 80 kg.
• Garantia: 5 anos disponível com contrato de serviço.

Especificações técnicas

• Nome / modelo: Roll Sheet Cutter (RSC)
• Fabricante / marca: Crest
• Larguras de trabalho: 1600 mm e 3200 mm
• Sistemas de corte: facas cold crush-slitting; corte transversal por cisalhamento de alta velocidade; facas aquecidas pneumáticas opcionais
• Detecção de registro: motor de sensores ópticos avançado
• Controle do web: controle automático de tensão com dancer roller mecânico
• Interface do operador: PLC controlado, touchscreen colorido rotativo
• Tempo de ciclo / velocidade: corte transversal ~4 s; velocidades de transporte até 15 m/min
• Ajuste de skew: +/-5 mm micro-ajustável
• Rebobinamento: eixos duplos/twin
• Desenrolamento (opcional): até 80 kg
• Configurações suportadas: roll-to-sheet, roll-to-roll, slitting multi-pista com acabamento de borda
• Gestão de resíduos: layout dedicado de extração de resíduos (opção)
• Garantia: 5 anos disponível com contrato de serviço
