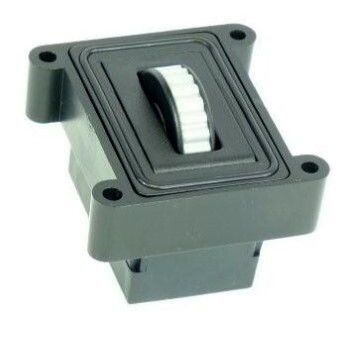

Bloco de roda de rotação SWM-70110- 1

Visão geral
O módulo roda de rolagem DSSW001 (montagem traseira) é um dispositivo de interface humana que fornece funções de rolagem, panorâmica e botão central integradas para teclados e consolas OEM. Utiliza codificação por efeito Hall sem contacto e oferece protecção ambiental até IP68, permitindo a operação em ambientes exigentes. Projetado para montagem na parte traseira do painel em sistemas de controlo industriais e profissionais.

Características

• Tecnologia de codificação por efeito Hall
• Vedação até IP68
• Função de interruptor integrada (botão central)
• Mecanismo de detent opcional
• Saída USB & PS/2 (seleção automática) ou saída quadratura TTL
• Concebido para operação em ambientes hostis
• Diversas cores de roda disponíveis
• Opções de suporte de montagem personalizado disponíveis

Aplicações típicas

• Painéis de controlo industriais
• Painéis de interface para uso militar, marítimo e médico
• Consolas de som e iluminação
• Consolas de correção de cor
• Soluções OEM personalizadas disponíveis

Código de encomenda / Configuração
Código de encomenda indicado na página: SWM - 7 X 1 1 0 X

• Classificação de vedação: 7 - IP68 (predefinido/marcado)
• Opções de protocolo de saída: 0 - Quadratura; 6 - Interface combinada - PS/2 & USB (seleção automática)
• Opções de detent: 1 - Detent (predefinido/marcado)
• Estilo de montagem: 1 - Montagem na traseira do painel (predefinido/marcado)
• Retroiluminação: 0 - Sem retroiluminação (predefinido/marcado)
• Opções de cor da roda: 1 - Cinzento; 0 - Preto

Especificações técnicas

• Modelo: DSSW001
• Tipo de módulo: Módulo de roda de rolagem montado na parte traseira do painel
• Tecnologia de codificação: Efeito Hall sem contacto
• Protecção ambiental / Vedação: Até IP68
• Funcionalidade integrada: Rolagem, panorâmica e botão central
• Opção mecânica: Mecanismo de detent disponível
• Interfaces de saída: Quadratura; PS/2 & USB combinados (seleção automática); opção quadratura TTL
• Montagem: Projetado para montagem traseira em teclados e consolas OEM
• Cores da roda: Cinzento e Preto (várias cores disponíveis)
• Personalização: Opções de suportes de montagem personalizados e soluções OEM sob medida disponíveis
