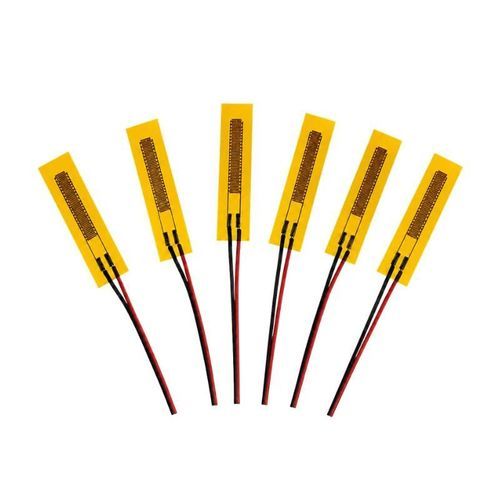

Atuador piezoelétrico linear BBPX-MFC

inteligentepara aplicações industriais

Visão geral do produto
BBPX-MFC é um atuador flexível MFC de compósito de fibras piezoelétricas composto por fibras cerâmicas piezoelétricas, eletrodos interdigitados flexíveis e uma matriz de resina epóxi. Opera no modo piezoelétrico d₃₃, convertendo uma tensão de acionamento aplicada em deformação axial ao longo da direção das fibras. O atuador foi projetado para estruturas inteligentes, controle ativo de vibrações, atuação estrutural e colheita de energia.

Principais características

• Construção flexível em compósito de fibras piezoelétricas
• Modo de operação d₃₃ para atuação axial
• Deformação axial livre máxima até 1300 ppm
• Adequado para superfícies estruturais planas e curvas
• Suporta atuação, controle de vibrações e colheita de energia
• Dimensões e tensão de acionamento personalizáveis

Especificações principais
Tipo de produto — Atuador MFC de compósito de fibras piezoelétricas
Modo de operação — d₃₃
Deformação livre típica — 900 ppm
Deformação axial livre máxima — Até 1300 ppm
Capacitância — 0,35 nF
Dimensões — Personalizáveis
Tensão de acionamento — Personalizável

Construção
Componente — Função
Fibras cerâmicas piezoelétricas — Geram deformação piezoelétrica ao longo da direção das fibras
Eletrodos interdigitados flexíveis — Criam o campo de acionamento ao longo das fibras piezoelétricas
Matriz de resina epóxi — Sustenta as fibras e forma a estrutura compósita flexível
Fios de ligação — Conectam o atuador ao circuito de acionamento ou de colheita de energia

Princípio de funcionamento
Quando a tensão é aplicada aos eletrodos interdigitados, o campo elétrico atua ao longo das fibras cerâmicas piezoelétricas. O efeito piezoelétrico d₃₃ produz expansão ou contração axial. Quando ligado a uma estrutura hospedeira, o BBPX-MFC pode gerar deformação controlada para atuação estrutural e supressão de vibrações. A deformação mecânica da estrutura ligada também pode ser convertida em saída elétrica para aplicações de colheita de energia.

Aplicações típicas

• Controle ativo de vibrações — Ligado a máquinas, painéis e estruturas em viga para aplicar deformação controlada e suprimir vibrações estruturais; adequado para equipamentos de precisão, estruturas inteligentes e sistemas de amortecimento ativo.
• Controle de asa e estruturas aeroespaciais — Adapta-se a superfícies de asa e outros componentes curvos para controle de deformação estrutural, supressão de vibrações e desenvolvimento de estruturas inteligentes.
• Atuação em vigas em balanço — Suporta controle de flexão, testes de vibração, controle modal e plataformas de pesquisa laboratorial quando ligado a vigas em balanço.
• Colheita de energia piezoelétrica — Converte deformação mecânica de vibração estrutural ou flexão em energia elétrica para sistemas de baixa potência.

Opções de personalização

• Comprimento e largura totais do atuador
• Dimensões da área ativa
• Tensão de acionamento e configuração dos eletrodos
• Orientação e comprimento dos fios de ligação
• Geometria de instalação e contorno

Orientações de instalação

• Mantenha a superfície de colagem plana, limpa e seca.
• Assegure contato total entre o atuador e a estrutura hospedeira para transferência eficaz de deformação.
• Evite dobramento, curvaturas acentuadas ou danos aos eletrodos e fios durante a instalação.
• Combine o circuito de acionamento com a capacitância do atuador, a deformação alvo e as condições de operação.

Especificações técnicas

• Modelo: BBPX-MFC
• Tipo de produto: Atuador MFC de compósito de fibras piezoelétricas
• Modo de operação: d₃₃
• Deformação livre típica: 900 ppm
• Deformação axial livre máxima: até 1300 ppm
• Capacitância: 0,35 nF
• Dimensões: personalizáveis
• Tensão de acionamento: personalizável
• Construção: fibras cerâmicas piezoelétricas, eletrodos interdigitados flexíveis, matriz de resina epóxi, fios de ligação
