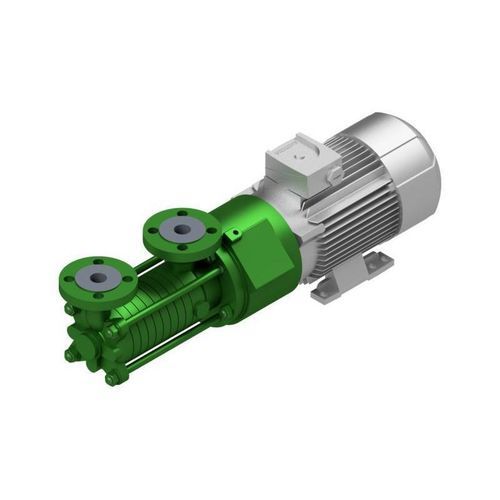

Bomba de canal lateral WPM

para hidrocarbonetospara produtos químicosde acionamento magnético

Descrição
O tipo WPM é uma bomba de canal lateral horizontal monostágio ou multistágio com capacidade de autoescorvamento. As bombas de canal lateral combinam a capacidade de autoescorvamento com um alto fator de pressão, tornando-as economicamente vantajosas para bombear caudais baixos contra cabeças de pressão relativamente elevadas em comparação com bombas centrífugas padrão. As tomadas de aspiração e descarga podem ser giradas em incrementos de 90° em todas as direções. O autoescorvamento só é garantido com tomadas de aspiração e descarga superiores. Os estágios são selados em relação à atmosfera por juntas tóricas compartimentadas. O eixo da bomba é suportado por rolamentos deslizantes. A bomba possui acoplamento magnético e um invólucro de contenção que veda hermeticamente o fluido. Um sistema de circulação interno dissipa o calor gerado por perdas por correntes parasitas. A montagem direta do motor auxiliar elimina rolamentos adicionais e o acoplamento mecânico.

Aplicações

• Química
• Petroquímica
• Armazenamento em tanques / parques de tanques

Principais características

• Concepção mono ou multistágio de canal lateral com acoplamento magnético
• Autoescorvamento (garantido apenas com tomadas superiores)
• Instalação horizontal
• Tomadas de aspiração e descarga giratórias em incrementos de 90°
• Estágios selados por juntas tóricas compartimentadas
• Eixo suportado por rolamentos deslizantes
• Invólucro de contenção que veda hermeticamente o fluido bombeado
• Circulação interna para dissipar o calor das correntes parasitas
• Montagem direta do motor auxiliar sem rolamentos adicionais nem acoplamento mecânico

Documentação
Brochura (de) disponível. Brochura (en) disponível.

Especificações técnicas

• Q max: 2.4 m³/h [10.6]**
• H max: 260 m [853 ft]**
• Pressão de trabalho: 24 bar [348 psi]*
• Temperatura: 150° C [302° F]*
• Velocidade máxima: 3500 min−1
• Vedação / selo mecânico: acoplamento magnético
• Instalação: horizontal
• Autoescorvamento: sim (apenas com tomadas superiores)
• Rolamento: rolamento deslizante
• Materiais: duplex, base Ni, aço austenítico
• Normas: ISO 15783
• Proteção contra explosão: categoria 2 / zona 1
• * pressões e temperaturas superiores mediante solicitação
• ** dependendo do tamanho e da velocidade
