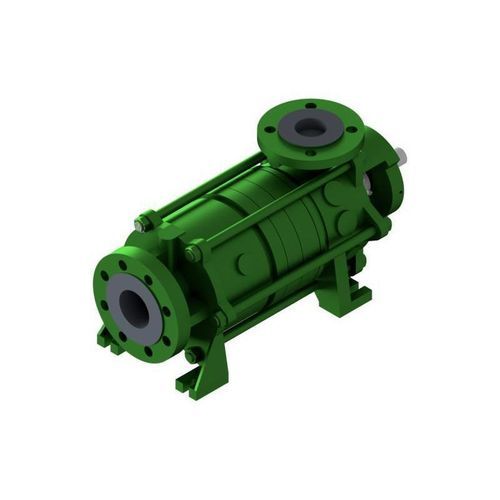

Bomba de canal lateral SC

autoescorvanteestacionáriaem ferro fundido

Descrição
O Tipo SC é uma bomba de canal lateral, mono- ou multiestágio, autoescorvante e de montagem horizontal. Para além da capacidade de autoescorvamento, as bombas de canal lateral apresentam a vantagem, para caudais reduzidos e alturas de descarga relativamente elevadas, de serem mais económicas do que as bombas centrífugas convencionais. A tomada de aspiração axial em combinação com a turbina radial a montante produz baixos valores de NPSH. Os estágios são vedados contra a atmosfera por anilhas O compartimentadas. O eixo da bomba é apoiado no lado de descarga em um rolamento de rolos lubrificado a graxa; no lado de aspiração existe um rolamento de luva em SiC. Um dispositivo de orientação atua como estágio de retenção de pressão para que permaneça fluido suficiente na bomba após a paragem, permitindo uma partida fiável mesmo em operação com altura de aspiração geodésica.

Aplicações

• Oil & Gas
• Química
• Petroquímica
• Armazenamento em tanques / Fazendas de tanques
• Energias renováveis / Engenharia ambiental

Dados técnicos
Q máx: 32 m³/h**
H máx: 600 m**
Pressão de serviço: 40 bar*
Temperatura: 180°C*
Velocidade máx: 1750 min−1
Vedação: vedação mecânica
Instalação: horizontal
Entrada de aspiração: axial
Autoescorvante: sim
Rolamentos: rolamentos (lado descarga), rolamento de luva SiC (lado aspiração)
Lubrificação: graxa
Materiais: Duplex, ligas à base de Ni, ferro fundido nodular / fundição de aço, fundição de aço austenítico
Normas: ISO 5199
Proteção Ex: Categoria 2 / Zona 1

Nota
* pressões e temperaturas superiores a pedido
** dependente da dimensão e da velocidade

Características / Especificações técnicas

• Designação do tipo: Tipo SC
• Configuração: bomba de canal lateral mono- ou multiestágio, horizontal
• Vazão (Q máx): até 32 m³/h (dependente da dimensão e da velocidade)
• Altura (H máx): até 600 m (dependente da dimensão e da velocidade)
• Pressão de serviço: até 40 bar (pressões superiores a pedido)
• Temperatura do fluido: até 180°C (temperaturas superiores a pedido)
• Velocidade máx.: 1750 min−1
• Vedação: vedação mecânica
• Autoescorvante: sim
• Entrada de aspiração: axial
• Rolamentos: rolamento de rolos lubrificado a graxa no lado de descarga, rolamento de luva SiC no lado de aspiração
• Lubrificação: graxa
• Materiais: Duplex, ligas à base de níquel, ferro fundido nodular / fundição de aço, fundição de aço austenítico
• Normas: ISO 5199
• Proteção Ex: Categoria 2 / Zona 1
