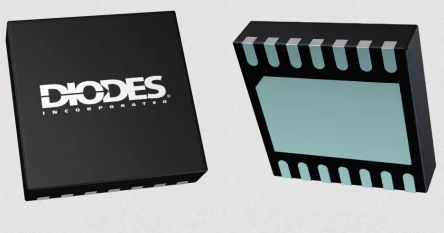

O AP43771H, peça de atualização pino a pino do AP43771V (W-DFN3030- 14 (Tipo A1)), é um controlador de fornecimento de energia (PD) USB Type-C ® altamente integrado e direcionado para aplicações de adaptadores e carregadores USB Type-C premium. Suporta a especificação de fornecimento de energia USB Rev 3.1 V1.6 Extended Power Range (EPR) 28V (incluindo a capacidade AVS de 100mV/Step support).
As melhorias do AP43771H em relação ao AP43771V existente incluem a melhoria da eficiência com a opção Rsense 5mΩ e o aumento do tamanho da SRAM (1,5KB). Além disso, o AP43771H implementa uma nova proteção CC1/CC2-short-to-VBUS até 34V. Para responder a requisitos de tensão de saída e de potência mais elevados, o AP43771H suporta uma saída VBUS PD3.1 até 28V com capacidade AVS (100mV/Passo).
Característica(s)
Atualização pino a pino para AP43771V
Compatível com USB PD Rev 3.1 V1.6 (TID = 9275)
16KB OTP e 1,5KB SRAM para suportar a encriptação de software
OTP para Firmware Principal e MTP para Configuração do Sistema
Regulador incorporado para controlo de CV e CC
Duas opções de resistência de deteção de corrente (5mΩ ou 10mΩ)
Suporte SCP/OTP/OVP/UVP com reinício automático
Proteção contra curto-circuito dos pinos CC1/CC2 para VBUS (até 34V)
Suporte ao modo de economia de energia
Suporte à deteção de cabos com e-Marker
Totalmente sem chumbo e em total conformidade com a RoHS (Notas 1 e 2)
Sem halogéneos e antimónio. dispositivo "verde" (Nota 3)
Para aplicações automóveis que exijam um controlo de alterações específico (ou seja, peças qualificadas para AEC-Q100/101/104/200, com capacidade PPAP e fabricadas em instalações com certificação IATF 16949), contacte-nos ou o seu representante local da Diodes. https://www.diodes.com/quality/product-definitions/
Aplicação(ões)
Carregadores USB PD3.1 (EPR) 28V tipo C
---
