Unidade de lubrificação para óleo

por pontosmecânicaautomática

Resumo
A DOPAG oferece estações de lubrificação configuradas individualmente para estações manuais ou compactas semiautomáticas. O componente a lubrificar é posicionado num adaptador específico; a dosagem é acionada por botão, pedal ou interruptor mecânico. O sistema fornece aplicação precisa e repetível com quantidade e distribuição otimizadas do lubrificante.

Vantagens principais

• Flexibilidade máxima com configuração personalizada conforme a geometria do componente
• Alimentação de material otimizada usando adaptadores impressos em 3D para reduzir consumo
• Aplicação externa, interna ou pontual; tipos de aplicação combináveis
• Vários pontos de lubrificação podem ser aplicados simultaneamente para melhorar tempos de ciclo
• Alta repetibilidade e confiabilidade do processo graças à dosagem volumétrica (< ±1 %)
• Alternativa economicamente vantajosa ao uso de pincel com rápida amortização

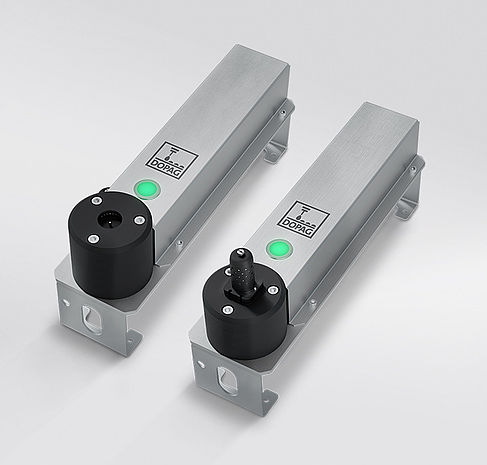

Projeto da estação
A estação de lubrificação é composta por vários módulos:

• Adaptador de graxa específico para o componente (normalmente impresso em 3D)
• Válvula de dosagem volumétrica
• Tampa do invólucro com LED de status integrado
• Alimentação de material (reservatório/bomba conforme configuração)

Operação e ergonomia
Projetada para estações manuais ou compactas semiautomáticas. O operador posiciona o componente no adaptador; pressionando o componente ou ativando botão/pedal inicia-se a dosagem. Um LED de status fornece feedback visual sobre o sucesso do ciclo. Em comparação com o pincel manual, reduz retrabalho e contaminação.

Adaptadores e possibilidades de aplicação
Os adaptadores são personalizados para o componente e normalmente fabricados por impressão 3D. Os padrões de aplicação incluem lubrificação externa, interna, pontual ou combinações; vários pontos podem ser lubrificados simultaneamente.

• Liberdade geométrica para distribuição ideal do material
• Guiagem otimizada do fluxo reduz perdas e aumenta a velocidade de dosagem
• Adaptadores disponíveis em metal ou plástico conforme requisitos do processo

Confiabilidade do processo e desempenho de dosagem
Válvulas volumétricas permitem dosagens de 0,001 ml até vários mililitros, dependendo do tipo/tamanho da válvula. As válvulas são pouco sensíveis a variações de pressão, viscosidade e temperatura, garantindo alta repetibilidade e confiabilidade em ampla faixa de dosagem.

Aplicações / Casos de uso
Adequada para tarefas de lubrificação precisas e repetíveis em produção manual ou semiautomática que exigem aplicação limpa e redução de consumo. Casos típicos: lubrificação de superfícies internas de cilindros, O-rings/vedantes e aplicações multiponto.

Especificações técnicas

• Modos de aplicação: externo, interno, pontual, combinação
• Ativação: botão, pedal ou interruptor mecânico (pressão sobre o componente)
• Método de dosagem: válvula volumétrica (repetibilidade < ±1 %)
• Faixa de dosagem (típ.): desde 0,001 ml até vários mililitros (dependendo da válvula)
• Adaptadores: específicos ao componente, normalmente impressos em 3D (metal ou plástico)
• Feedback ao operador: LED de status integrado
• Concepção: para estações manuais ou semiautomáticas compactas
• Pontos múltiplos: aplicação simultânea para otimizar tempo de ciclo
