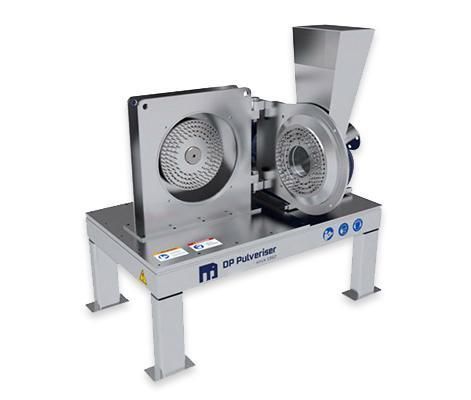

Moinho para produto pulverulento

para produtos alimentarespara o açúcarpara especiarias

Visão geral do produto
Os moinhos de pinos DP Pulverizer são máquinas de moagem por impacto de alta velocidade, projetadas para processamento industrial contínuo de materiais secos e fluentes para produzir pós finos a médios. Podem ser configurados como rotor único, contra-rotante ou criogênicos para aplicações em alimentos, farmacêutica, química, minerais, pigmentos, cosméticos, nutracêuticos e materiais para baterias.

Como funciona

• O material é alimentado na câmara de moagem por sistemas de alimentação controlados (alimentadores de rosca, válvulas rotativas, alimentação por gravidade ou alimentadores loss-in-weight).
• As partículas são aceleradas por forças centrífugas ao passar por um campo rotativo de pinos endurecidos (discos de rotor único ou contra-rotantes).
• Redução de tamanho ocorre por impactos repetidos em alta velocidade entre pinos rotativos, pinos estacionários ou discos opostos, além de colisões partícula a partícula.
• O fluxo de ar interno auxilia no transporte e descarga do produto; classificadores ou ciclones opcionais permitem controle de tamanho mais rigoroso.

Faixa típica de tamanho de partícula

• Faixa comum: aproximadamente 50 µm a 500 µm, dependendo do material e da configuração.
• Os moinhos de pinos produzem pós finos e uniformes, mas geralmente não se destinam à micronização ultrafina (< ~20–30 µm) sem classificação adicional.

Configurações e opções

• Rotor único (um disco rotativo + disco estacionário) — projeto mais simples e menor consumo de energia.
• Contra-rotante (dois discos girando em direções opostas) — maior velocidade de impacto relativa, partículas mais finas e maior vazão.
• Moagem criogênica ou jaquetas de resfriamento para materiais sensíveis ao calor ou elásticos.
• Classificadores de ar internos/externos, ciclones, filtros de saco/cartucho, coleta de pó e sistemas de recirculação em circuito fechado opcionais.
• Conversores de frequência (VFD) e controles PLC para velocidade do rotor, taxa de alimentação e monitoramento do processo.

Materiais comumente processados

• Materiais frágeis e semi-frágeis: açúcar, adoçantes, especiarias, amidos, farinhas, sais, pigmentos, corantes, químicos e pós especiais.
• Minerais, argilas, materiais cristalinos macios e cargas.
• Aditivos alimentares, nutracêuticos, APIs, extratos vegetais e minerais de grau cosmético.
• Materiais para baterias como negro de fumo e pós condutivos.

Indústrias & aplicações

• Processamento de alimentos (açúcar, especiarias, grãos).
• Nutracêuticos e suplementos.
• Farmacêutica (quando o impacto mecânico for apropriado e o risco de contaminação for controlado).
• Química & polímeros.
• Minerais, pigmentos, cosméticos, materiais para baterias e energia.

Principais componentes

• Conjunto rotor (discos com pinos) com pinos endurecidos/ resistentes ao desgaste e espaçamento preciso.
• Pinos substituíveis com geometria e espaçamento específicos para a aplicação.
• Disco estacionário ou discos contra-rotantes conforme a configuração.
• Câmara de moagem projetada para promover fluxo radial suave do material e minimizar zonas mortas.
• Sistemas de alimentação: alimentadores de rosca, válvulas rotativas ou alimentadores loss-in-weight.
• Sistema de acionamento: motor de alta velocidade, acionamento direto ou por correia, VFD para controle de velocidade.
• Sistema de fluxo de ar interno para remover calor e transportar finos para fora da câmara.
• Saída de produto conectada a ciclones, filtros ou transporte pneumático.

Vantagens

• Moagem eficiente com energia de impacto controlável e parâmetros operacionais ajustáveis.
• Excelente uniformidade do tamanho de partícula e repetibilidade dentro das faixas alvo.
• Pequena área ocupada e construção industrial adequada para operação contínua.
• Custo operacional inferior ao dos moinhos a jato para muitas granulometrias alvo (não requer gás comprimido).
• Configurações flexíveis para corresponder a diversas necessidades (rotor único, contra-rotante, criogênico).
• Manutenção acessível e integração simples em sistemas completos de processo.

Desvantagens & limites

• Não indicado para micronização ultrafina (< ~20–30 µm) sem classificação adicional.
• O impacto mecânico gera calor — pode ser necessário resfriamento ou operação criogênica para materiais sensíveis ao calor.
• Menos eficaz para materiais altamente elásticos, borrachosos ou fibrosos, a menos que se utilize criogenia.
• Desgaste de pinos e componentes internos ao processar materiais abrasivos; requer manutenção periódica e substituição de peças.
• Sensibilidade às características de alimentação — melhor desempenho com materiais secos, fluentes e consistentes.
• Potencial para contaminação por traços provenientes do desgaste se for exigida pureza ultraalta; seleção de materiais e medidas de projeto são necessárias.

Integração de sistema

• Os moinhos de pinos são normalmente integrados em sistemas completos de processamento de pós que incluem alimentação/dosagem, pré-trituração/condicionamento, classificação por ar, coleta de pó, transporte pneumático e controle PLC.
• Quando projetados como parte de um sistema, os moinhos de pinos proporcionam processamento contínuo escalável com fluxo e recuperação de produto previsíveis.

Aplicações onde moinhos de pinos são a escolha certa

• Quando é necessária uma dimensão de partícula fina e uniforme, mas não micronização ultrafina.
• Quando simplicidade operacional, eficiência energética e menor custo operacional são prioridades.
• Quando confiabilidade industrial e manutenção simples são importantes para sistemas em escala de produção.

Características / especificações técnicas

• Função: moagem mecânica por impacto de alta velocidade para pós finos a médios.
• Faixa típica de partículas: ~50 µm a 500 µm (dependendo da aplicação).
• Configurações: rotor único, contra-rotante, compatível com criogenia.
• Acionamento: motor elétrico de alta velocidade; VFD disponível para controle de velocidade.
• Métodos de alimentação: alimentador de rosca, válvula rotativa, alimentação por gravidade, alimentadores loss-in-weight.
• Gestão de ar: fluxo induzido interno/externo; jaquetas de resfriamento e opções criogênicas.
• Componentes opcionais: classificadores de ar, ciclones, filtros de saco/cartucho, coletores de pó, transporte pneumático, controles PLC.
• Construção: materiais e pinos selecionados pela resistência ao desgaste e requisitos regulamentares/de limpeza.
• Operação: adequado para processamento contínuo e integração de sistema; condicionamento a montante recomendado para materiais pegajosos ou úmidos.
