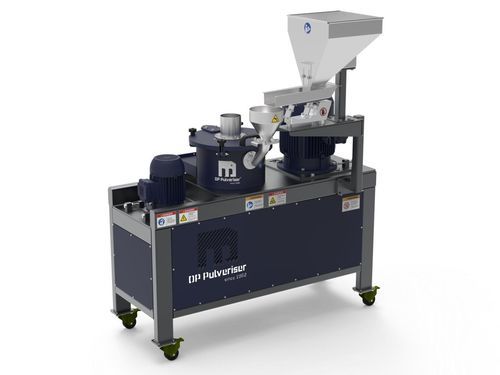

Moinho para produto pulverulento

para produtos alimentaresde impactocom separador de ar

Visão geral
Os moinhos com classificador de ar DP Pulverizer proporcionam separação precisa de partículas sem peneiras, usando fluxo de ar projetado e classificação dinâmica. Esses sistemas integrados combinam moagem por impacto de alta velocidade e classificação de ar contínua em uma só máquina para obter controle rigoroso do tamanho de partícula, qualidade consistente do produto e redução do sobreprocessamento.

Benefícios principais

• Controle preciso do tamanho de partícula via classificador dinâmico ajustável (não são necessárias peneiras fixas)
• Distribuição granulométrica estreita e melhor controle do corte superior
• Maior rendimento utilizável e redução de finos, pois apenas o tamanho excessivo é retrabalhado
• Melhor gestão térmica devido ao fluxo de ar contínuo e tempo de residência curto
• Operação contínua e escalável do piloto à produção

Como funciona (visão geral)

• Alimentação controlada para um rotor de moagem de alta velocidade (alimentadores de rosca, válvulas rotativas, dosadores loss-in-weight são comumente usados)
• Moagem por impacto em alta velocidade por elementos do rotor (martelos, pinos, lâminas) produzindo redução de tamanho por impactos rotor-partícula e partícula-partícula e impacto secundário com forros
• Fluxo de ar projetado eleva as partículas em direção a um classificador dinâmico integrado
• A roda classificadora giratória cria rejeição centrífuga das partículas grossas e permite que as finas passem e saiam do moinho
• Partículas sobredimensionadas são continuamente recirculadas internamente até alcançarem o ponto de corte
• O produto é descarregado com o fluxo de ar para coleta a jusante (ciclone, filtros de saco/cartucho); o ar limpo é exaurido ou recirculado

Faixa típica de tamanho de partícula
Os moinhos com classificador de ar são comumente escolhidos para tamanhos alvo de aproximadamente ~10 micrômetros a 200 micrômetros dependendo do material e da configuração.

Materiais comumente processados

• Ingredientes farmacêuticos ativos (APIs)
• Nutracêuticos e ingredientes funcionais
• Aditivos alimentares, açúcares, amidos, especiarias
• Pigmentos, revestimentos e produtos químicos especiais
• Minerais, cargas, cerâmicas
• Polvos para baterias e materiais avançados (óxidos metálicos, pós condutores)

Indústrias & aplicações

• Farmacêutica
• Nutracêuticos
• Alimentos e bebidas
• Processamento químico
• Minerais & cerâmicas
• Baterias & eletrônica
• Aeroespacial (controle de pós para fabricação aditiva)

Principais componentes & elementos funcionais

• Rotor de moagem de alta velocidade (elementos de impacto/geometria do rotor combinados ao material)
• Roda classificadora dinâmica (velocidade ajustável para definir o ponto de corte)
• Carcaça do classificador / zona de separação (geometria para minimizar turbulência e afinar o corte)
• Câmara de moagem e forros internos (componentes de desgaste substituíveis)
• Sistema de fluxo de ar: entradas/saídas, ventiladores de tiragem induzida, canais de fluxo internos
• Entrada de alimentação e sistemas de alimentação de precisão (alimentadores de rosca, válvulas rotativas, loss-in-weight)
• Sistemas de acionamento independentes (rotor e classificador) frequentemente com VFDs
• Controle PLC para velocidade do rotor, velocidade do classificador, fluxo de ar e taxa de alimentação
• Coleta de produto a jusante (ciclone, filtros de saco/cartucho) e controle de poeira

Vantagens dos classificadores de ar DP Pulverizer

• Ponto de corte ajustável sem trocas mecânicas de peneiras (controle por velocidade do classificador e fluxo de ar)
• Moagem e classificação integradas reduzem a pegada e a complexidade do sistema em relação a soluções com múltiplas máquinas
• Custo operacional inferior ao dos moinhos a jato para muitas faixas de moagem fina (não requer gás comprimido)
• Design industrial robusto com gestão previsível de desgaste e facilidade de manutenção
• Integração perfeita em sistemas turnkey de processamento de pós (alimentação, mistura, tratamento de ar, proteção contra explosão, controle PLC/receitas)

Limitações / Considerações

• Maior complexidade do sistema e custo de capital vs moinhos de impacto simples
• Não ideal para faixas ultrafinas / submicrônicas onde moagem por jato é necessária (dificuldade abaixo de ~5–10 micrômetros)
• Sensibilidade à consistência da alimentação (umidade, aderência, tamanho variável da alimentação podem exigir condicionamento a montante)
• Em aplicações altamente abrasivas, o desgaste em rotores, rodas classificadoras e forros aumenta a frequência de manutenção

Folheto & Documentação
Folhetos e guias de seleção estão disponíveis descrevendo os moinhos com classificador de ar DP, folhetos gerais da empresa e guias de seleção de moinho (PDFs referenciados na página do produto).

Características / Especificações técnicas

• Faixa típica de controle de tamanho de partícula: ~10 μm a 200 μm (dependendo da aplicação)
• Operação: moagem contínua em malha fechada e classificação de ar dinâmica
• Principais controles: controle independente da velocidade do rotor e do classificador, controle do fluxo de ar, controle da taxa de alimentação via PLC/VFD
• Descarga de produto: coleta por ciclone ou filtro, opção de recirculação de ar
• Sistemas de alimentação suportados: alimentador de rosca, válvula rotativa, alimentador loss-in-weight
• Materiais de construção e forros: selecionados para resistência ao desgaste e necessidades regulamentares/limpeza
• Opções de integração: alimentação/dosagem de precisão, coleta de poeira, proteção/inertização contra explosões, controle por receitas PLC, integração de sistema turnkey
