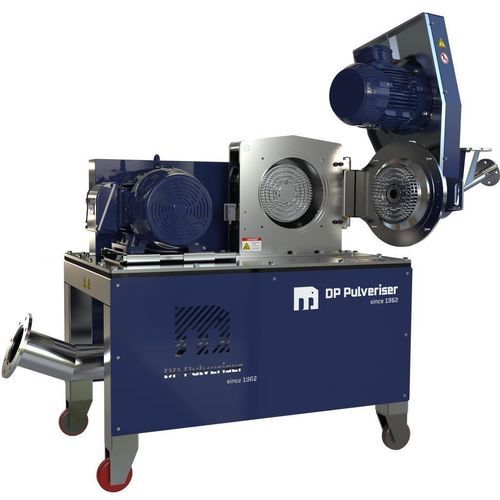

Moinho para borracha

para produtos alimentarespara plásticospara especiarias

Visão geral
Os moinhos criogênicos DP Pulverizer são sistemas de processo integrados que utilizam nitrogênio líquido para permitir moagem ultrafina com contaminação mínima de materiais sensíveis ao calor, pegajosos, elásticos ou oleosos. As soluções combinam resfriamento, alimentação, moagem, controlo de temperatura, recolha de produto e gestão de gases para atingir metas de dimensão de partículas em escalas piloto e de produção.

O que é um moinho criogênico?
Um moinho criogênico arrefece o material a temperaturas muito baixas (normalmente com nitrogênio líquido) para que substâncias dúcteis, elásticas ou oleosas se tornem frágeis e se fragmentem limpidamente sob impacto ou corte mecânico, permitindo uma redução de tamanho eficiente.

Por que existe a moagem criogênica

• Previne o aquecimento e a degradação térmica durante a moagem
• Evita espalhamento ou fusão que impede uma fratura limpa
• Permite a moagem de materiais elásticos e semelhantes à borracha
• Reduz a aglomeração e o entupimento para materiais pegajosos ou oleosos

Como a moagem criogênica altera o comportamento do material

• Polímeros tornam-se frágeis e fraturam em vez de deformar
• Borrachas e elastómeros perdem elasticidade e podem ser moídos até tamanhos alvo
• Óleos e gorduras solidificam, permitindo cominuição eficaz
• Materiais pegajosos perdem aderência, melhorando escoamento e manuseio

Faixa de temperatura típica
As temperaturas de operação tipicamente variam de aproximadamente −80°C a −196°C, dependendo das propriedades do material e do método de resfriamento; o nitrogênio líquido é mais usado devido à sua disponibilidade e inércia.

Aplicações comuns

• Plásticos e polímeros
• Borracha e elastómeros
• Especiarias, ervas e ingredientes alimentares
• Nutracêuticos e botânicos
• APIs farmacêuticos e compostos sensíveis ao calor
• Produtos químicos especiais, pigmentos, adesivos, ceras e resinas
• Biomateriais, reciclagem e processamento de materiais para baterias

Moagem criogênica como sistema
A moagem criogênica é implementada como um sistema coordenado: armazenamento e injeção de criogênio, pré-arrefecimento ou zona de condicionamento, moinho compatível com criogenia (pin, martelo ou impacto), monitorização e controlo de temperatura, recolha de produto (ciclone, filtro, recipiente selado) e exaustão com monitorização de oxigénio. Ajustar taxa de alimentação, velocidade do moinho e injeção de nitrogênio é necessário para obter distribuição de partículas consistente enquanto se otimiza o consumo de LN₂.

Por que a moagem criogênica melhora a qualidade do produto

• Fratura de partículas mais limpa e distribuição de tamanho de partícula mais estreita
• Menor oxidação e menor degradação térmica em atmosfera inerte
• Melhoria na forma das partículas, fluidez e preservação da potência ou funcionalidade
• Maior rendimento utilizável com menos retrabalho e redução do sobre-moinho

Vantagens dos moinhos criogênicos DP Pulverizer

• Projetados como sistemas criogênicos integrados em vez de adições de nitrogênio pós-venda
• Desempenho de moagem consistente para materiais sensíveis ao calor, elásticos, oleosos e difíceis
• Controlo previsível da dimensão de partícula e rendimento melhorado
• Otimização do uso de LN₂ através de zonas de pré-arrefecimento, injeção controlada e componentes isolados
• Operação contínua e configurações escaláveis de piloto à produção
• Automação e recursos de segurança (PLC/HMI, ventilação controlada, monitorização de oxigénio, alarmes)
• Redução de desgaste e tempos de manutenção mais baixos em condições criogênicas

Desvantagens / Considerações

• Custo operacional mais elevado devido ao consumo contínuo de criogénio (LN₂)
• Maior complexidade do sistema versus moagem ambiente (tanques criogênicos, tubulação isolada, sistemas de injeção e ventilação, monitorização de O₂)
• Maior investimento inicial para componentes certificados para criogenia e automação integrada
• Requisitos de instalação: espaço para armazenamento criogênico, ventilação para exaustão de nitrogénio e conformidade regulamentar
• Não é necessário para materiais que moem corretamente à temperatura ambiente

Componentes do sistema (típicos)

• Alimentação: alimentadores de parafuso, correias ou vibratórios, válvulas rotativas ou alimentadores perda-de-peso
• Abastecimento criogênico: armazenamento de LN₂, válvulas criogênicas, bocais de injeção, tubulação isolada
• Zona de pré-arrefecimento/condicionamento para assegurar fragilização uniforme
• Moinhos compatíveis com criogenia: pin mills, hammer mills, moinhos de impacto para operação a frio
• Monitorização e controlo de temperatura: sensores, controlo de injeção de nitrogênio, regulação de taxa de alimentação e tempo de permanência
• Recolha de produto: ciclones, filtros de cartucho/saco, recipientes de descarga selados, inertização
• Exaustão de nitrogénio e ventilação com ventilação controlada e monitorização de oxigénio
• Controlo e automação: PLC/HMI, operação por receita, alarmes e controlo coordenado do processo
• Estrutura e isolamento térmico para reduzir ganho térmico e consumo de LN₂

Resultados típicos de desempenho

• Fratura limpa em vez de deformação para materiais sensíveis ao calor e elásticos
• Distribuições de tamanho de partícula mais estreitas e melhor fluidez
• Preservação de sabor, potência e integridade química para alimentos, nutracêuticos e materiais farmacêuticos

Especificações técnicas

• Meio de arrefecimento: nitrogénio líquido (LN₂), atmosfera de processo inerte
• Intervalo de temperatura típico: aprox. −80°C a −196°C (dependente do material)
• Tipos comuns de moinho: pin mill, hammer mill, moinho de impacto (classificados para criogenia)
• Elementos chave: sistema de alimentação, zona de pré-arrefecimento, injeção LN₂, moinho criogênico, controlo de temperatura, recolha de produto, exaustão/ventilação, automação PLC/HMI
• Manuseamento de produto: recolha selada e inertização para evitar absorção de humidade ou oxidação
• Segurança: injeção/exaustão de nitrogénio controlada, monitorização de oxigénio, componentes pressurizados e isolados, alarmes PLC
• Aplicações: alimentação & nutracêuticos, farmacêutico, elastómeros & plásticos, químicos & pigmentos, biomateriais & reciclagem
