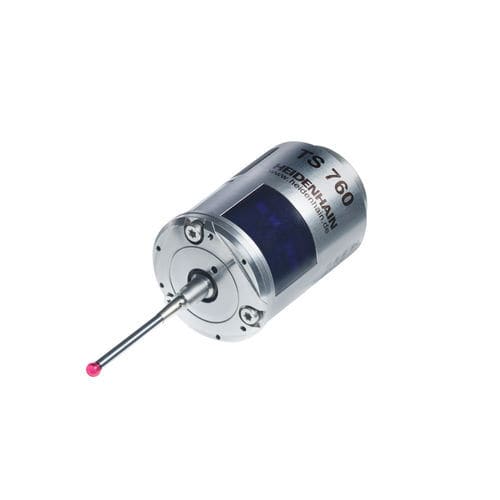

Apalpador de medição TS 760

de infravermelhode varredurade radiotransmissão

Sonda de contacto para peças de alta precisão Elevada precisão de sondagem de ±1 µm (com o estilete padrão T434) Elevada reprodutibilidade de sondagem: 2 σ ≤ 0,25 µm Transmissão de sinal: rádio e infravermelhos (em simultâneo com o palpador de ferramentas) Forças de palpação mínimas Interfaces: HTL ou EnDat 2.2 (através de transceptor) Desempenho melhorado Uma vez que o primeiro ponto de varredura já constitui uma medição válida, é possível reduzir as medições repetidas e o tempo não produtivo. A elevada reprodutibilidade da medição, mesmo a velocidades de varredura elevadas, também reduz o tempo não produtivo. Limpeza fiável da peça Embora as gotas de líquido na peça não tenham qualquer efeito na medição, as limalhas residuais podem constituir um problema. É por isso que este sensor de contacto dispõe de jatos para limpar a peça a uma pressão de até 60 bar. A máquina deve estar devidamente equipada para o efeito. Operação prática no TNC Os transdutores de contacto da HEIDENHAIN, juntamente com o transceptor SE 661 (interface EnDat), são rápidos e fáceis de configurar no ecrã do TNC, onde é possível verificar a intensidade do sinal de infravermelhos, varrer canais de rádio ou verificar o nível de carga da bateria. Efeitos mínimos na peça As forças de sondagem são minimizadas graças à análise de força de alto desempenho no sensor, e a peça é protegida ao máximo através da orientação ideal do sensor, sem movimento lateral do ponteiro.
