Visão geral
O módulo PROFILE EDITOR é um componente adicional da suíte de software SX que permite executar ensaios de fadiga cíclica com perfil variável. Os perfis podem ser gerados na interface do software ou criados em um editor de texto externo e importados rapidamente para a ferramenta.

Objetivo
PROFILE EDITOR é utilizado para reproduzir históricos de carga variáveis obtidos por sensores e dataloggers montados nos componentes durante operação normal ou em testes de campo. Indicado para procedimentos normalizados como ISO 4210-6 para testes em manivelas/pedivelas.

Modos de controle

• Controle de posição
• Controle de força
• Controle com encoder

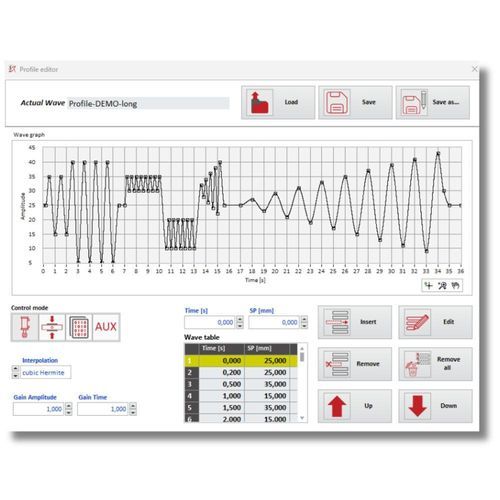

Edição e execução de perfis
As funções Gain Amplitude e Gain Time permitem ajustar rapidamente a amplitude e a base de tempo do perfil sem reprogramar a sequência completa. São disponibilizados cinco modos de interpolação para definir os pontos que compõem o perfil, assegurando reprodução precisa das curvas medidas.

Suporte multi-eixo
PROFILE EDITOR é compatível com sistemas multi-eixo TX-2 e TDX-2. Históricos de carga distintos podem ser atribuídos a cada atuador e executados de forma síncrona, com gestão da relação de fase pelo software SX.

Aplicações
Adequado para ensaios de fadiga em laboratório e em campo que exigem replicação de perfis de carga derivados do serviço, incluindo testes de fadiga de pedivelas conforme ISO 4210-6.

Características / especificações técnicas

• Componente da suíte de software SX para controladores de ensaio em tempo real
• Permite ensaios de fadiga cíclica com perfil variável
• Criação de perfil via interface de software ou arquivo de texto externo
• Modos de controle compatíveis: Posição, Força, Encoder
• Ajustes Gain Amplitude e Gain Time para escalonamento rápido de perfis
• Cinco modos de interpolação para definição dos pontos do perfil
• Compatível com sistemas multi-eixo TX-2 e TDX-2 com perfis por atuador
• Execução síncrona e gestão de fases entre atuadores
• Aplicável a testes de fadiga de pedivelas segundo ISO 4210-6
