Analisador para biogás ProCeas®

de gás naturalde águade amoníaco

Visão geral do produto

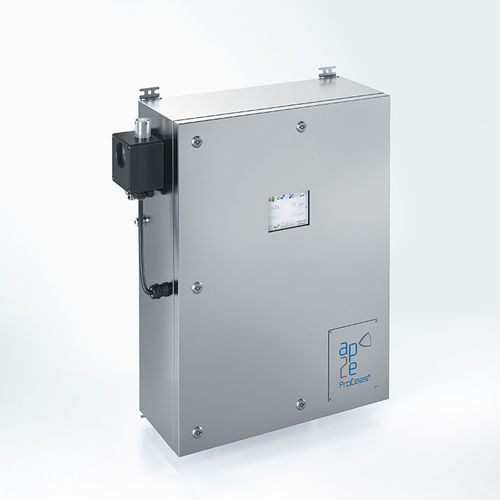

O ProCeas® é um analisador multigás turnkey projetado para medição em tempo real de contaminantes gasosos em nível de traço em várias aplicações. Utilizando as tecnologias patenteadas OFCEAS® (Optical Feedback Cavity Enhanced Absorption Spectroscopy) e LPS® (Low Pressure Sampling), fornece medições altamente precisas e sem interferências em diferentes matrizes gasosas. O desenho de amostragem em baixa pressão elimina a necessidade de aquecer ou secar a amostra, evitando perdas potenciais de contaminantes e reduzindo consideravelmente os custos de instalação e manutenção.

Tecnologia
Optical Feedback Cavity Enhanced Absorption Spectroscopy (OFCEAS) e Low Pressure Sampling (LPS).

Benefícios

• Adaptado à sua aplicação
  Medições multigás em concentrações de traço, com combinações de gases personalizáveis.
• Precisão duradoura
  Medição on-line ou off-line sem necessidade de recalibração ou substituição de sensores.
• Redução de custos operacionais e complexidade
  Medição multiponto possível, sem necessidade de gás zero ou gases transportadores, fácil de usar e baixa manutenção.
• Maior eficiência
  Monitorização e deteção em tempo real de contaminantes permitem ações corretivas rápidas, reduzindo paragens e otimizando processos.
• Proteção de infraestruturas
  Identifica contaminantes em tempo real permitindo ajustes de processo que reduzem a manutenção de camas de carbono, pipelines, turbinas, etc.
• Redução de custos
  Prevenir corrosão reduz custos de manutenção e prolonga a vida útil da infraestrutura.
• Qualidade consistente do produto
  Garante a pureza do gás em cada etapa.
• Garantia ambiental e de segurança
  Assegura a pureza do fluxo gasoso para prevenir fugas e riscos de explosão por corrosão induzida por impurezas, e melhora a eficiência de injeção de CO2 em aplicações CCS.

Conformidade & Certificações

• Conformidade de medição: especificações Northern Lights (edição mais recente); ISO 14687 para mobilidade com célula de combustível (PEM); ISO 19880 para qualidade do hidrogénio em instalações de distribuição e estações de abastecimento; ISO 21087 métodos analíticos para combustível de hidrogénio; ISO 2612:2023 para medição de NH3 (biometano e gás natural); padrões de pureza CO2 para a indústria de alimentos e bebidas.
• Certificações: Certificado para áreas perigosas (exemplos): ATEX zona 1 & 2, IECEx/UKEX zona 1, Class I Division 1 Groups B,C,D T6 para aplicações LNG/NG; variantes ATEX/IECEx/UKEX para aplicações RNG/biogás (variantes em curso em algumas zonas/regiões).

Aplicações

• CCUS (Captura, Utilização e Armazenamento de Carbono): Análise em tempo real de contaminantes do CO2 e impurezas em traço (H2O, O2, SO2, NOx, H2S, CO, NH3, CH4, CH2O) para prevenir corrosão induzida por impurezas e melhorar a eficiência de injeção e integridade de armazenamento.
• Pureza do hidrogénio: Detecção de contaminantes críticos como HCl, H2O, H2S, HCOOH, CH2O, NH3 para garantir conformidade com ISO 14687 e ISO 19880 (hydrogen Grade D).
• Produção de hidrogénio e plantas de eletrólise: Monitorização online de impurezas no hidrogénio produzido por eletrólise ou SMR para proteger equipamentos a jusante.
• Monitorização de sistemas de célula de combustível: Medição da pureza dos fluxos de H2 e ar em sistemas PEM ou SOFC para evitar envenenamento de catalisadores.
• Craqueamento de amoníaco para geração de hidrogénio: Detecção de NH3, H2O, N2 e NOx para verificar a eficiência de conversão e pureza do hidrogénio produzido.
• Gás natural (NG) e Gás Natural Liquefeito (LNG): Monitorização de H2S, CO2, H2O e outros contaminantes para garantir a qualidade do produto e proteger infraestruturas.
• RNG e biogás: Medição contínua de NH3, CH4, H2O, H2S, CO2 e O2 para gás de aterro e upgrading/ purificação de biogás/biometano.
• Indústrias químicas e petroquímicas, plantas de cloro, produção de propileno, combustíveis sintéticos e processos Power-to-X: Monitorização de contaminantes em traço para proteger processos e garantir qualidade do produto.
• Produção de fertilizantes e ureia, Unidades Criogénicas de Separação de Ar (ASU), monitorização de redes de gasodutos, laboratórios de investigação e laboratórios metrológicos nacionais: Medições de gases em traço de alta precisão, suporte de calibração e aplicações de investigação.

Gases aplicáveis (exemplos)
Diatómicos: H2, O2
Relacionados com azoto: NH3, NO, N2O, NO2, HCN
Enxofre: H2S, COS, CS2, SO2
Óxidos: CO2, H2O, CO
Halogenetos: HF, HBr, HCl
Aldeídos: CH2O
Hidrocarbonetos: CH4, C2H2, C2H4, C2H6
Ácido: CH2O2 (e relacionados)
Outras gamas/compostos sob pedido.

Desempenho (resumo)
Linearidade: < 1% da leitura, R2 > 0.999
Repetibilidade: 3 x LoD ou ±0.5% relativo
LoD: 3σ num período de 60 s (σ = desvio padrão)
Deriva do zero: Negligível

Acessórios (resumo)
Obrigatórios

• Sonda (filtro e bocal sônico)
• Linha de amostragem
• Sistema de bombagem

Opcional / Integração

• Integração em gabinete ATEX II3G Ex pxb IIC T3 Gb
• Sistema de climatização
• Ex p (ATEX II 2G Ex pxb IIC T3 Gb)
• Ex d [ATEX: II2G (Ex db IIB+H2 T6 Gb), IECEx: (Ex db IIB+H2 T6 Gb)]
• Arrefecimento por vórtice
• I/Os analógicos/digitais
• Modem para ligação remota

Downloads (disponíveis)
Folhas técnicas e brochuras técnicas do ProCeas (contaminantes CO2/CCS, contaminantes RNG & biogás, contaminantes NG & LNG, pureza H2) e infográficos/brochuras industriais fornecidos pelo fabricante.

Características / especificações técnicas

• Alimentação: 110 … 230 VAC, 50 … 60 Hz
• Consumo: 150 VA máx., 80 VA estabilizado (por configuração rack / montagem em parede)
• Condições ambientais: Versão rack: +10 … +35 °C; Montagem mural: -10 … +60 °C; Humidade: 10 … 90% HR não condensante
• Fornecimento de ar do instrumento (para versão Ex p): Isento de poeira, isento de óleo, seco, temperatura ambiente, 5 … 7 bar, máx. 5,5 m³/h, qualidade 1-2-1 (ISO 8573)
• Enclosure: Carcaça em aço inoxidável para montagem em parede 800 x 600 x 250 mm (sem controlador de purge); rack 19" 4U para integração em bancada/armário
• Grau de proteção: IP32 (rack); IP65 (versões parede exceto Ex d que é IP66)
• Interfaces de comunicação: USB, Modbus TCP/IP, RS232, RS485 (RJ45), VGA, acesso remoto via Ethernet; I/O analógicos opcionais
• Princípio de medição: OFCEAS® com Low Pressure Sampling (LPS®) para deteção de traços sem interferências
• Certificações: ATEX, IECEx/UKEX e variantes para áreas perigosas conforme configuração
