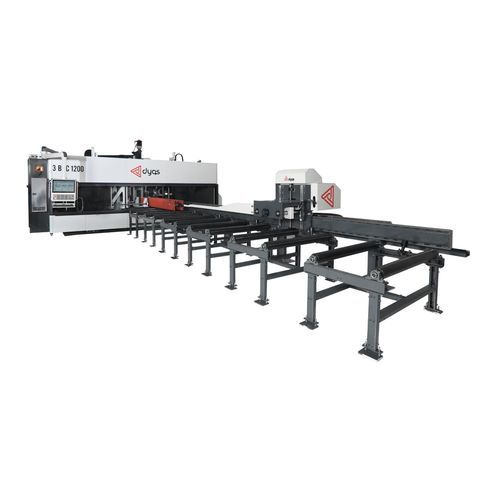

Centro de usinagem CNC de 3 eixos 3BDC

verticalBT 40para furação

Visão geral
O 3BDC-1200 é um centro de usinagem CNC para perfis e vigas, projetado para furação e usinagem de alto rendimento de perfis estruturais em aço. A máquina integra uma ponte móvel, comando FANUC e acionamentos servo para posicionamento preciso e repetível.

Principais características

• Unidade de comando FANUC móvel para programação e operação ergonômica
• Eixos acionados por servomotores FANUC com redutor planetário
• Fusos de esferas pré-carregados e estrutura em aço soldado para estabilidade dimensional
• Ponte móvel para posicionamento rápido e preciso do spindle
• Grampos hidráulicos para fixação segura das peças
• Spindle concebido para troca rápida de ferramenta e resistente a impactos
• Trocador automático de ferramentas de 6 posições por spindle
• Suporte de ferramenta BT40 com canais para líquido de arrefecimento; arrefecimento por MQL
• Esteiras de alimentação e saída de 12 m cada; lubrificação central standard

Especificações técnicas

• Tipo de máquina: 3BDC-1200
• Unidade de controlo: FANUC iH/PRO painel tátil a cores 21,5 polegadas
• Unidades de furação (vertical): 1
• Unidades de furação (horizontal): 2
• Diâmetro de furação: 10–40 mm
• Velocidade do spindle: variável 50–4000 rpm
• Potência do motor do spindle: 22 kW (280 Nm)
• Transmissão de movimento: fusos de esferas pré-carregados / sistema de porca
• Trocador automático de ferramentas: ATC 6 posições por spindle
• Comprimento das esteiras entrada/saída: 12 m / 12 m
• Sistema de lubrificação central: standard
• Sistema de arrefecimento de ferramentas: MQL (Minimum Quantity Lubrication)
• Peso por metro linear: 750 kg
• Ferramenta de rosqueamento (opcional): M10–M24 com kit especial
• Largura × altura do perfil: 1200 × 500 mm
• Porta-ferramenta: BT40 (com canais de arrefecimento)
• Movimento da peça: servomotor + caixa de engrenagens planetária
• Sistema de medição de perfil: standard
• Dimensões da máquina (C×L×A): 2250 × 7230 × 3295 mm
• Marcação por raspagem: standard
• Transportador de cavacos: opcional

Opções

• Integração de serra de fita para corte em esquadria (opcional)
• Transportador de cavacos (opcional)
• Kit de rosqueamento M10–M24 (opcional)
• Gabaritos e soluções de fixação personalizados

Aplicações

• Furação e usinagem em série de perfis estruturais em aço
• Fabricação de armações, vigas e treliças
• Preparação de componentes para soldagem e linhas de montagem
• Produção para construção civil, máquinas pesadas e infraestruturas
