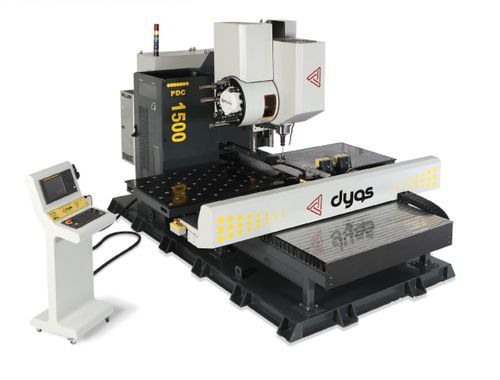

Máquina de furação CNC PDC

verticalde 3 eixospara placas

Detalhes gerais

• Integração com controlo CNC Fanuc Oi-MFP para ciclos de furação e usinagem industriais
• Construção em aço de alta resistência com componentes soldados tratados termicamente
• Superfícies jateadas e pintadas para proteção em ambiente industrial
• Chapas de 6 mm a 80 mm movimentadas sobre esferas de transferência com garras hidráulicas
• Processos: furação, roscagem, chanfradura, marcação, fresagem simultânea e escareamento inferior opcional com alta precisão
• Guias lineares e fusos de esferas lubrificados continuamente por sistema automático
• Arrefecimento MQL para lubrificação interna e externa da ferramenta através do fuso
• Sistema de medição de ferramenta/peça Renishaw para reduzir erros de setup e operador
• Redução de exposição e intervalos de manutenção aumentados para bancada e ferramentas
• Transportador de cavacos opcional e sistema CAM amigável ao operador opcional
• Certificado CE

Detalhes técnicos
TIPO DE MÁQUINA: PDC-1500 / PDC-1000
Sistema de controlo: Fanuc Oi-MFP
Unidade de furação: 1 unidade vertical
Potência do fuso: 22 kW
Binário do fuso: 280 Nm
Velocidade do fuso: 10–4 000 rpm
Porta-ferramentas: BT40
Espessura da chapa (min / max): 6 mm / 80 mm
Capacidade de furação máx.: Ø40 mm
Capacidade de roscagem: M8 – M24
Velocidade eixos X / Y: 20 m/min
Velocidade eixo Z: 15 m/min
Trocador automático de ferramentas (ATC): 16 ferramentas
Exemplos de dimensões de material: até 1000x1500x65 mm (outras dimensões disponíveis)
Peso material exemplo (máx.): até 760 kg
Peso da máquina exemplos: PDC-1500 ≈ 7.400 kg; PDC-1000 ≈ 6.600 kg
Dimensões máquina exemplo (PDC-1500): 5270x5600x2700 mm

Especificações principais

• Modelo principal: PDC-1500
• Modelo alternativo: PDC-1000
• Controlo Fanuc Oi-MFP
• Fuso 22 kW, 280 Nm, 10–4 000 rpm
• Porta-ferramentas BT40 com ATC de 16 posições
• Capacidade espessura chapa: 6–80 mm
• Furação máx Ø40 mm; roscagem M8–M24
• Velocidades eixos: X/Y 20 m/min, Z 15 m/min
• Medidas Renishaw, lubrificação automática e arrefecimento MQL

Opções e conformidade

• Transportador de cavacos opcional
• Sistema CAM amigável ao operador opcional
• Escareamento inferior opcional
• Certificado CE para uso industrial
