Sistema de termografia com câmera de infravermelho

Visão geral

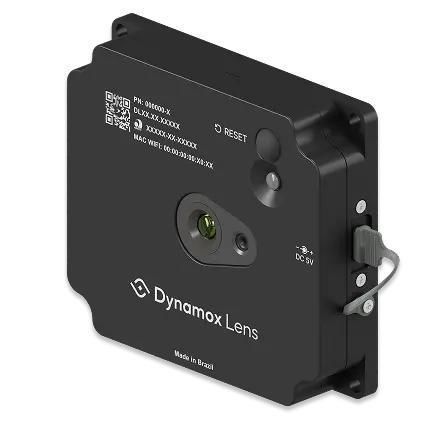

Dynamox Lens é um sensor termográfico industrial projetado para monitoramento contínuo 24/7 da temperatura de ativos. Mede a temperatura sem contato e fornece termogramas programados e sob demanda com imagem em luz visível sincronizada para identificação rápida dos componentes aquecidos.

Principais funções

• Termografia contínua com capturas agendadas configuráveis e solicitações de imagens on-demand.
• Captura simultânea de imagem em luz visível para inspeção híbrida térmica+visível e localização precisa de hot spots.
• Controle de sobreposição entre imagens térmicas e visíveis para localizar exatamente conexões, cabos ou disjuntores que geram calor.
• Upload automático de imagens e telemetria para a Plataforma Dynamox (requer conectividade DynaGateway LTE ou IoT).
• Correlação de termogramas com dados de vibração e temperatura na plataforma para diagnóstico unificado e rastreamento histórico.
• Geração de relatórios técnicos em PDF a partir da tela de análise, com capturas, paletas, regiões de medição, anotações e escalas de temperatura.

Aplicações

• Monitoramento termográfico de barramentos, disjuntores e terminais de cabos.
• Monitoramento contínuo de ativos em locais perigosos ou de difícil acesso sem expor as equipes de manutenção.
• Monitoramento fixo de painéis elétricos, conexões e outros ativos industriais que exigem vigilância térmica automatizada.

Benefícios

• Elimina pontos cegos entre inspeções por meio de monitoramento contínuo.
• Reduz a exposição da equipe a riscos ao minimizar inspeções manuais.
• Diagnóstico preciso com visão híbrida térmica + visível para identificar com precisão componentes com falha.
• Permite paradas planejadas em vez de emergenciais graças à deteção precoce e ao histórico térmico.
• Fornece histórico térmico para apoiar decisões de manutenção e rastreabilidade.

Destaques FAQ

• Para que serve: mapeia radiação infravermelha para revelar diferenças de temperatura e identificar aquecimentos anormais em componentes elétricos.
• Diferença em relação a sensores pontuais: sensores termográficos capturam uma imagem térmica completa (múltiplos pontos) em um único quadro contra uma leitura pontual.
• Automação: a inspeção térmica pode ser automatizada; imagens e telemetria são enviadas sem fio para a plataforma para análise e armazenamento.
• Necessidade de gateway: sim — imagens e telemetria são entregues à Plataforma Dynamox através de um DynaGateway LTE ou IoT; um único gateway pode atender vários dispositivos Dynamox.

Especificações técnicas

• Dimensões: 99,1 mm × 87,2 mm × 23 mm
• Peso: 315 g
• Montagem: base aparafusada ou magnética
• Fonte de alimentação: baterias recarregáveis
• Alimentação: 5 V DC - 2 A
• Intervalo de telemetria (configurável): 1 min a 60 min
• Intervalo de termogramas: 1 por coleta programada; solicitações on-demand a qualquer momento
• Faixa de temperatura (selecionável): -20 °C a 550 °C
• Resolução: 256 × 192 px
• Campo de visão: 90° × 73,7°
• Distância do objeto: 0,3 a 3,5 m
