Terminal de cabo de desconexão rápida ELCOSPINA TCE 125C

com parafusoem Cisolado

Descrição do produto

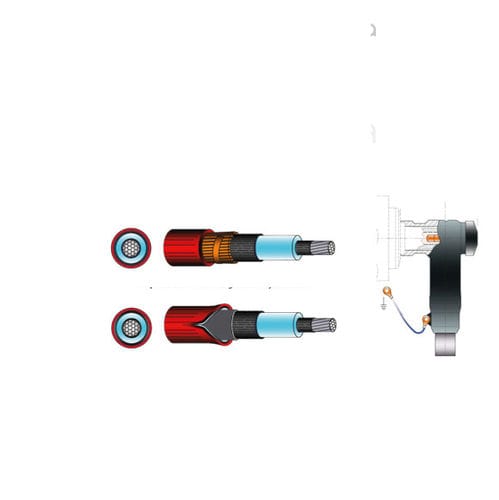

Conector de cabo tipo C desconectável assimétrico para cabos unipolares. Correntes nominais In = 630 A e 1250 A. Projetado para ligações entre quadros elétricos e transformadores. O kit inclui corpo de interface isolante, redutor/adaptador de cabo, conector de contato por parafuso, tampa de proteção, mastiques e terminais (capicorda). Isolamento: XLPE. Blindagem: fios ou tubo de Al. Couraça: X (com couraça). Tensões aplicáveis: 24 kV, 36 kV. Tecnologia: cone externo, desconectável. Aplicação: interior. Cumpre CENELEC HD 629.1 S2 e CEI 20-62/1.

Conteúdo do kit

• Corpo de interface isolante
• Redutor / adaptador de cabo
• Conector de contacto por parafuso
• Tampa de proteção
• Mastiques (selantes)
• Terminais (capicorda)

Especificações técnicas

• Corrente nominal (In): 630 A e 1250 A
• Configuração do cabo: 1 condutor (unipolar)
• Tipo de interface: terminal assimétrico desconectável tipo C
• Isolamento: XLPE
• Blindagem: fios ou tubo de alumínio
• Couraça: X (com couraça)
• Tensões aplicáveis: 24 kV, 36 kV
• Tipo de acessório: terminal
• Aplicação: interior
• Tecnologia: cone externo, desconectável
• Normas: CENELEC HD 629.1 S2; CEI 20-62/1

Aplicações

• Ligações entre quadros elétricos e transformadores
• Terminacões de cabo de alta tensão (24/36 kV)
• Sistemas de distribuição média/alta tensão em ambientes internos

Normas e encomenda
Disponível nas variantes In = 630 A e In = 1250 A. Contacte o fornecedor para códigos de encomenda, prazos de entrega e acessórios disponíveis. Cumpre CENELEC HD 629.1 S2 e CEI 20-62/1.
