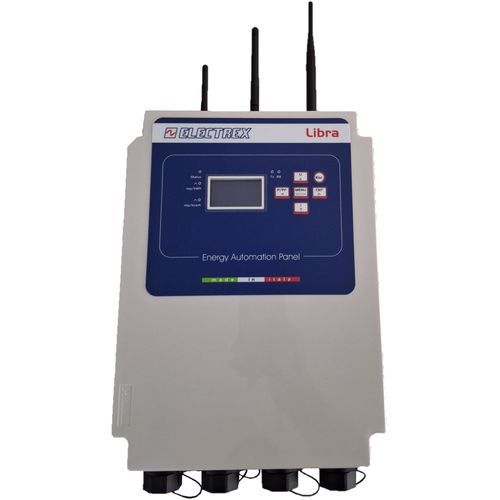

Sistema de monitoramento de potência LIBRA CCI UPS

de temperaturade umidadede tensão

Visão geral
Sistema integrado e expansível de monitorização e controlo para centrais de produção de energia. Projetado para cumprir CEI 0-16 anexos O e T e as deliberações ARERA 540/2021/R/EEL e 385/2025/R/EEL, que exigem um Controlador Central de Planta (CCI) com Limitação de Potência Ativa sob comando externo do DSO (PF2) para centrais fotovoltaicas e eólicas ≥100 kW ligadas à rede MT.

Medição e normas
Analisador de energia integrado com classe de precisão de medição ≤ 0,2 conforme CEI 0-16:2025-04, anexo O (normativo), ponto O.13.2.1.

Funções principais

• Análise de qualidade de energia conforme EN 50160 e EN 61000-4-30
• Monitorização de parâmetros ambientais
• UPS integrado para garantir alimentação local ininterrupta das funções críticas

Comunicação e conectividade

• Ethernet com três portas dedicadas
• Modem integrado 2G/3G/4G (LTE Cat.1)
• Módulo GPS/GLONASS integrado com antenas externas
• Antenas externas fornecidas para modem e GPS
• Ponte de rede entre RJ45 Ethernet e RS485 para comunicação Modbus com dispositivos Electrex na sub‑rede RS485

Recursos adicionais

• Relógio/calendário astronómico perpétuo com bateria
• Memória não volátil para dados históricos
• Medição de harmónicos individuais até a 51ª ordem
• Deteção e registo de afundamentos, sobretensões e interrupções de tensão
• Servidor web integrado para visualização de medições em tempo real e históricos
• Cinco entradas digitais opto‑isoladas para monitorização de estado e contagem de pulsos
• Três saídas digitais por relé para estado ou pulso (outras versões disponíveis)
• Módulos de expansão opcionais com E/S adicionais e até 8 entradas para sensores ambientais Electrex
• Atualização remota de firmware
• Ecrã gráfico FSTN e dois LEDs de calibração

Conexões e instalação
As ligações ao transformador de corrente, alimentação e tensões são realizadas por conectores polarizados para instalação rápida e sem erros (plug-and-play).

Conteúdo da embalagem

• Um conector fêmea de 5 polos para cablagem de tensão e alimentação
• Um conector fêmea de 6 polos para ligações de transformador de corrente com cabo de 2 m
• Antena 4G externa para modem integrado com cabo de 5 m
• Antena magnética GPS/GLONASS fornecida com cabo RG174 de 5 m

Especificações técnicas

• Modelo: LIBRA CCI UPS
• Manufacturer: Electrex
• Classe de precisão de medição: ≤ 0,2
• Alimentação: 230 Vac
• Dimensões: 236 × 316 × 190 mm
• Ethernet: 3 portas dedicadas
• Modem celular: 2G/3G/4G, LTE Cat.1
• Posicionamento: módulo GPS/GLONASS com antena externa
• Medição de harmónicos: até a 51ª ordem
• Entradas digitais: 5 opto‑isoladas (monitorização de estado e contagem)
• Saídas digitais: 3 saídas por relé (estado/pulso)
• Expansão: módulos E/S opcionais e até 8 entradas para sensores ambientais
• Relógio/calendário: astronómico perpétuo com bateria
• Ecrã: FSTN gráfico
• Memória: não volátil
• UPS: integrado
• Firmware: atualizável remotamente
• Conectores: polarizados para TC, alimentação e medições de tensão (plug-and-play)
• Acessórios incluídos: conector 5 polos, conector 6 polos com cabo de 2 m, antena 4G com cabo de 5 m, antena GPS/GLONASS magnética com cabo RG174 de 5 m
