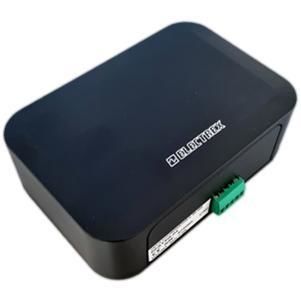

Módulo E/S digital PFAPT0C-QCHG PICO PRO SIO

MODBUSRS-485ModBUS RTU

Visão geral do produto
Dispositivo inteligente de entradas/saídas e sensores com 2 entradas digitais optoacopladas, 6 saídas digitais tipo transistor optoacopladas com comuns separados, barramento SIO para expansão e 2 saídas de relé com contactos reversíveis capazes de acionar cargas até 250 VAC / 2 A (resistivas). As entradas digitais incluem filtro anti-repique programável (adequado para contagem de pulsos ou indicação de estado remota). As saídas digitais são classificadas 27 VDC / 27 mA (DIN 43864) e podem ser configuradas para alarmes internos ou controlo remoto via Modbus. Os circuitos de E/S são autoalimentados e não requerem fonte externa. O barramento SIO permite integrar módulos E/S adicionais e sensores ambientais através de dispositivos Milli Pro. Até oito alarmes configuráveis podem acionar saídas digitais e/ou definir estados em registos Modbus.

Comunicações e firmware
Protocolo de comunicação: Modbus-RTU sobre RS485. Firmware atualizável remotamente.

Alimentação e invólucro
Tensão de alimentação: 85–265 VAC / 100–374 VDC. Backup opcional 12 VDC a partir de UPS externo. Saída auxiliar disponível: Vout 12 VDC. Invólucro: cinzento. Dimensões: 150 × 45 × 100 mm.

Aplicações típicas

• Contagem de pulsos externos
• Indicação de estado remota
• Acionamento de cargas por relé (até 250 VAC, 2 A resistivos)
• Integração de E/S e sensores ambientais via barramento SIO

Especificações técnicas

• Código do produto: PFAPT0C-QCHG
• Modelo: PICO PRO SIO
• Entradas digitais: 2, optoacopladas, filtro anti-repique programável
• Saídas digitais: 6, tipo transistor optoacopladas, comuns separados, 27 VDC / 27 mA (DIN 43864)
• Saídas de relé: 2 contactos reversíveis, até 250 VAC / 2 A (resistivo)
• Barramento SIO: integração de módulos E/S e sensores ambientais via dispositivos Milli Pro
• Alarmes: até 8 alarmes configuráveis (acionam saídas digitais e/ou estados Modbus)
• Comunicação: Modbus-RTU sobre RS485
• Firmware: atualizável remotamente
• Alimentação: 85–265 VAC / 100–374 VDC; backup opcional 12 VDC
• Saída auxiliar: Vout 12 VDC
• Circuitos E/S: autoalimentados (sem necessidade de fonte externa)
• Invólucro: cinzento; dimensões 150 × 45 × 100 mm
