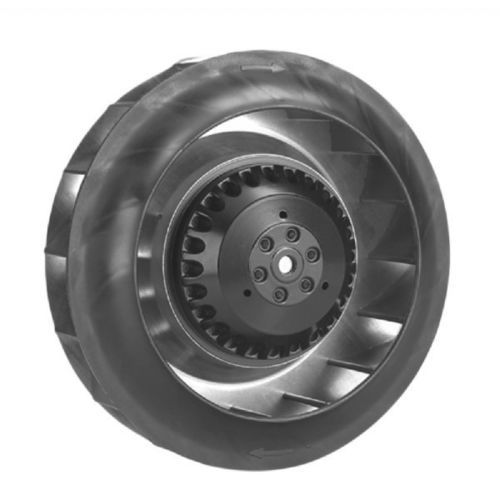

Ventilador CA EA series

de alto desempenhode alta pressãode alta vazão

Visão geral
Projetados para aplicações de movimentação de ar de engenharia onde alta confiabilidade, alto fluxo de ar, alta pressão estática e espaço de instalação limitado são considerações principais. A série EA inclui impelidores motorizados com geometria de pás curvadas para trás e proteção térmica integrada, disponíveis em uma ampla gama de diâmetros e comprimentos.

Especificações

• EA13070 — Ø 132.6 x 72.5 mm / Ø 5.22 x 2.85 in: Vazão máx. 5.33 m³/min / 188 CFM; Proteção térmica; Impelidor curvado para trás
• EA13090 — Ø 132.6 x 91.5 mm / Ø 5.22 x 3.60 in: Vazão máx. 5.33 m³/min / 188 CFM; Proteção térmica; Impelidor curvado para trás
• EA17554 — Ø 175.0 x 54.85 mm / Ø 6.88 x 2.16 in: Vazão máx. 7.8 m³/min / 274 CFM; Proteção térmica; Impelidor curvado para trás
• EA18065 — Ø 182.4 x 68.5 mm / Ø 7.18 x 2.69 in: Vazão máx. 8.3 m³/min / 290 CFM; Proteção térmica; Impelidor curvado para trás
• EA18085 — Ø 182.4 x 84.9 mm / Ø 7.18 x 3.34 in: Vazão máx. 8.5 m³/min / 300 CFM; Proteção térmica; Impelidor curvado para trás
• EA19070 — Ø 190.0 x 70.0 mm / Ø 7.48 x 2.75 in: Vazão máx. 10.4 m³/min / 370 CFM; Proteção térmica; Impelidor curvado para trás
• EA19070 F — Ø 235.0 x 87.2 mm / Ø 9.25 x 3.43 in: Vazão máx. 7.0 m³/min / 247 CFM; Proteção térmica; Impelidor curvado para trás (variante F)
• EA22070 — Ø 223.0 x 71.0 mm / Ø 8.77 x 2.79 in: Vazão máx. 15.0 m³/min / 530 CFM; Proteção térmica; Impelidor curvado para trás
• EA22070 F — Ø 259.0 x 97.8 mm / Ø 10.2 x 3.85 in: Vazão máx. 12.3 m³/min / 434 CFM; Proteção térmica; Impelidor curvado para trás (variante F)
• EA22569 — Ø 225.0 x 69.0 mm / Ø 8.85 x 2.71 in: Vazão máx. 15.6 m³/min / 550 CFM; Proteção térmica; Impelidor curvado para trás
• EA22585 — Ø 225.0 x 85.0 mm / Ø 8.85 x 3.34 in: Vazão máx. 19.2 m³/min / 680 CFM; Proteção térmica; Impelidor curvado para trás
• EA22599 — Ø 225.0 x 99.0 mm / Ø 8.85 x 3.89 in: Vazão máx. 22.0 m³/min / 770 CFM; Proteção térmica; Impelidor curvado para trás
• EA22599 F — Ø 259.0 x 154.5 mm / Ø 10.2 x 6.08 in: Vazão máx. 15.5 m³/min / 547 CFM; Proteção térmica; Impelidor curvado para trás (variante F)
• EA25098 — Ø 251.5 x 98.1 mm / Ø 9.90 x 3.86 in: Vazão máx. 24.0 m³/min / 850 CFM; Proteção térmica; Impelidor curvado para trás
• EA25098 F — Ø 259.0 x 130.9 mm / Ø 10.2 x 5.15 in: Vazão máx. 19.3 m³/min / 681 CFM; Proteção térmica; Impelidor curvado para trás (variante F)
• EA31515 — Ø 318.0 x 154.5 mm / Ø 12.5 x 6.08 in: Vazão máx. 33.0 m³/min / 1165 CFM; Proteção térmica; Impelidor curvado para trás
• EA36017 — Ø 360.0 x 167.3 mm / Ø 14.1 x 6.58 in: Vazão máx. 46.5 m³/min / 1645 CFM; Proteção térmica; Impelidor curvado para trás
• EA40017 — Ø 400.0 x 162.4 mm / Ø 15.7 x 6.39 in: Vazão máx. 53.8 m³/min / 1900 CFM; Proteção térmica; Impelidor curvado para trás

• Reservamo-nos o direito de alterar os dados sem aviso prévio.
• Desempenho sujeito a tolerância de 10%.
• Modelos disponíveis em 115V e 230V. Capazes de operar em frequência total (50Hz ou 60Hz).

Características técnicas

• Tipo de produto: ventiladores centrífugos AC / impelidores motorizados
• Projetado para alta confiabilidade, alto fluxo de ar, alta pressão estática e espaço de instalação reduzido
• Tipo de impelidor: pás curvadas para trás
• Proteção: proteção térmica em todos os modelos listados
• Opções de tensão: 115V e 230V
• Frequência: 50Hz ou 60Hz
• Faixa de fluxo (tabela): aprox. 5.33 a 53.8 m³/min (188 a 1900 CFM)
• Gama de modelos: EA13070, EA13090, EA17554, EA18065, EA18085, EA19070 (e variante F), EA22070 (e variante F), EA22569, EA22585, EA22599 (e variante F), EA25098 (e variante F), EA31515, EA36017, EA40017
