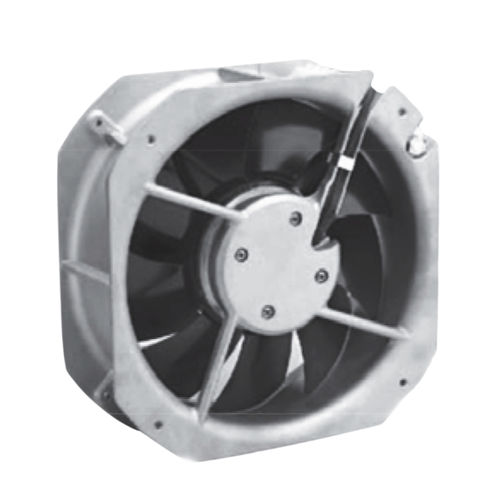

Ventilador de alta pressão EA series

à prova de águawashdownreversível

Visão geral
Família de ventiladores AC IP68 / IP69K (modelos EA / EBA) para ambientes industriais agressivos e lavagem de alta pressão. Disponíveis em configurações axiais e centrífugas, com várias dimensões e faixas de desempenho.

Ventiladores AC IP68 / IP69K Axiais - Modelos principais

• EA2589C — Ø254 × 89 mm (Ø10 × 3.5 in); Caudal máx. 15,5 m3/min (550 CFM); Estrutura metálica, hélice plástica; Proteção térmica.
• EA1555CM — 172 × 150 × 55 mm; Caudal máx. 6,5 m3/min (230 CFM); Estrutura e hélices metálicas; Proteção térmica.
• EA1238 — 120 × 120 × 38 mm; Caudal máx. ≈2,3–3,0 m3/min (≈82–106 CFM); Estrutura metálica, hélice plástica; Proteção por impedância.
• EBA22056 — 220,0 × 56,2 mm; Caudal máx. 3,6 m3/min (126 CFM); Ventilador soprador AC; Proteção térmica.
• EA2890CMR — 280 × 280 × 89 mm; Caudal máx. 36,8 m3/min (1.300 CFM); Fluxo reverso; Proteção térmica.
• EA2890CM — 280 × 280 × 89 mm; Caudal máx. 36,8 m3/min (1.300 CFM); Estrutura e hélices metálicas; Proteção térmica.
• EA2589CM (7) — Ø254 × 89 mm; Caudal máx. 28,3 m3/min (1.000 CFM); Estrutura metálica, 7 hélices; Proteção térmica.
• EA2589CM (3) — Ø254 × 89 mm; Caudal máx. 26,3 m3/min (930 CFM); Estrutura metálica e hélices; Proteção térmica.
• EA1238 Mark 2 — 120 × 120 × 38 mm; Caudal máx. 3,8 m3/min (135 CFM); Estrutura e hélices plásticas; Proteção por impedância.

Ventiladores AC IP68 / IP69K Centrífugos - Modelos principais

• EA355120C — Ø355 × 120 mm; Caudal máx. 36,8 m3/min (1.300 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA305114C — Ø305 × 114 mm; Caudal máx. 25,7 m3/min (906 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA305112C — Ø305 × 112 mm; Caudal máx. 25,7 m3/min (908 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA250094C — 250 × 94 mm; Caudal máx. 18,4 m3/min (650 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA225101C — Ø225 × 101 mm; Caudal máx. 18,1 m3/min (640 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA225099C — 225 × 99 mm; Caudal máx. 18,1 m3/min (640 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA220076C — 220 × 76 mm; Caudal máx. 15,9 m3/min (560 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA190067C — 190 × 67 mm; Caudal máx. 10,2 m3/min (360 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA175085C — 175 × 85 mm; Caudal máx. 8,5 m3/min (300 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA175067C — 175 × 67 mm; Caudal máx. 8,1 m3/min (285 CFM); Impulsor curvo para trás; IP68/IP69K.
• EA133080C — 133 × 80 mm; Caudal máx. 4,7 m3/min (165 CFM); Impulsor curvo para trás; IP68/IP69K.

Especificações técnicas

• Grau de proteção: IP68 / IP69K — projetado para imersão e lavagem de alta pressão.
• Tipos de ventilador: axiais (incluindo blowers) e centrífugos com impulsores curvos para trás.
• Materiais: estruturas e hélices em metal ou plástico, conforme o modelo.
• Intervalo de caudal: ≈2,3 a 36,8 m3/min (≈82 a 1.300 CFM) dependendo do modelo.
• Faixa de tamanhos: de 120 × 120 × 38 mm até Ø355 × 120 mm e 280 × 280 × 89 mm.
• Recursos de proteção: proteção térmica em muitos modelos; proteção por impedância em unidades pequenas; opções de fluxo reversível em modelos específicos.

Aplicações e observações

• Aplicações típicas: arrefecimento e ventilação de invólucros industriais, equipamentos submetidos a lavagem, indústria alimentar, quadros exteriores e outros ambientes severos que exigem proteção IP68/IP69K.
• Os dados podem ser alterados sem aviso prévio; tolerância de desempenho ±10%.
