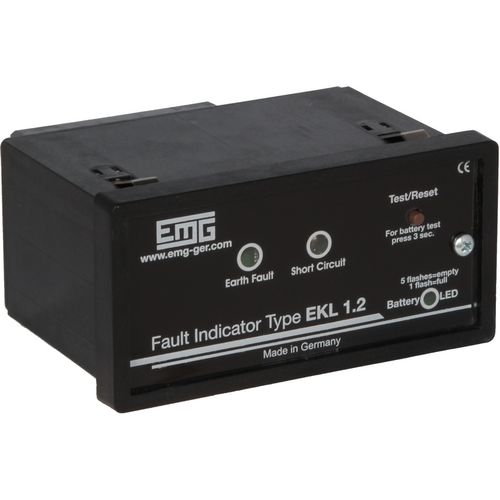

Indicador de curto-circuito EKL series

de defeitos de massade LEDpara montagem em painel

A terra-falha e o tipo EKL do indicador do short-circuit podem ser usados em redes radiais com uma rede entrada e do abrir-anel que são ligadas à terra solidamente ou a baixa resistência ligada à terra. A indicação dos short-circuits é feita por um ou três diodos emissores de luz. as Terra-falhas são indicadas por um diodo emissor de luz. A conexão potencial-livre entre os sensores do short-circuit e a unidade de exposição é feita pela fibra - cabos óticos. Os sensores do short-circuit podem ser montados em cabos selecionados e unscreened. A conexão entre o sensor da terra-falha e a unidade de exposição é feita pelo cabo. O sensor deve ser montado em cabos selecionados. Todos os sensores são divisíveis e podem ser adaptados no cabo. O dispositivo de exposição é psto por uma bateria de lítio exchangeable. Alternativamente o dispositivo de exposição pode ser conectado a uma fonte de alimentação auxiliar. A terra-falha e o tipo EKL do indicador do short-circuit podem ser equipados com um segundo relé para uma indicação remota separada das terra-falhas e dos short-circuits. A terra-falha e o tipo EKL do indicador do short-circuit consistem: - Uma unidade de exposição para indicar terra-falhas e short-circuits - Tipo LK de três sensores para detectar short-circuits - Um tipo SE do sensor para detectar terra-falhas A terra-falha e o tipo EKL do indicador do short-circuit estão disponíveis em duas versões: Datilografe EKL 1.2: Short-circuit a indicação por um diodo emissor de luz comum por todas as três fases Datilografe EKL 3.2: Short-circuit a indicação por um diodo emissor de luz para cada um das três fases Ambas as versões fornecem uma indicação da terra-falha o um diodo emissor de luz.
