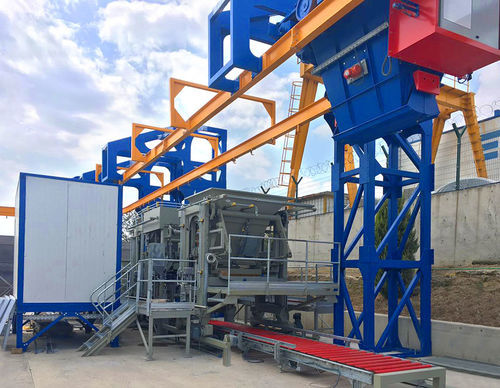

Máquina de fabricação de blocos em concreto ELKOBLOCK-36M

manualautomáticasemiautomática

ELKOBLOCK-36M é uma máquina multicamada para fabrico de blocos e pavimentos de betão, concebida para produção em larga escala de pavimentos intertravados, lancis e blocos maciços. A máquina integra uma estrutura em aço certificado com sistema de quatro colunas e guias cromadas para a cabeça de compactação, adequada a funcionamento contínuo em linhas de produção.

Visão geral do produto

• Projetada para produzir uma ampla gama de produtos: pavimentos intertravados, lancis, blocos maciços e peças especiais.
• Produção estimada: ~1000 m2 de pavimento de betão por turno de 8 horas (dependendo do produto e configuração).
• Alimentação e troca de molde rápidas: grelha de alimentação móvel na calha de fundo, ajuste de altura do tabuleiro de alimentação e troca rápida de moldes.
• Manuseio modular que permite desde operação manual até soluções totalmente automatizadas.

Principais características

• Área de moldagem: 1240 x 1000 mm
• Tempo de ciclo: 24–33 s
• Intervalo de altura do produto: 50–500 mm
• Altura de empilhamento: 640 mm
• Tamanho da palete: 1270 x 1050 mm
• Volume calha de betão traseira: 2100 L
• Volume calha de betão de face: 2100 L

Sistema de controlo e quadro elétrico

• Potência instalada total: 64 kW
• Cabine do operador: incluída
• Componentes elétricos: SIEMENS (Germany)
• Automação: PLC SIEMENS S7-300 com painel tátil 15" SIEMENS TP 1500

Manuseio / Configurações

• CONFIGURAÇÃO BASIC: Paletes de produção com pés são alimentadas na máquina a partir do ponto de alimentação; paletes húmidas removidas manualmente. Suporta modos de produção semi-automáticos e automáticos via painel de controlo.
• CONFIGURAÇÃO BASIC PLUS: Paletes húmidas saem por um transportador, podem ser empilhadas até 10 níveis por elevador e transportadas para cura por empilhador; após secagem as paletes são introduzidas no lowerator e os produtos finais colocados em paletes de transporte.
• CONFIGURAÇÃO PLATINUM: Utiliza estantes de aço para manuseamento de paletes de produção; elevador coloca paletes húmidas em estantes de 10 níveis; inclui robot de embalagem totalmente automático para colocar os produtos finais em paletes de transporte e devolver paletes de produção invertidas para a máquina.
• CONFIGURAÇÃO PREMIUM: Solução totalmente automática com transporte robotizado tipo finger-car para produção, transporte, cura e empilhamento até 16 níveis; processo inclui escovagem, inversão e reintrodução automática de paletes para produção contínua.

Características / especificações técnicas

• Modelo: ELKOBLOCK-36M
• Área de moldagem: 1240 x 1000 mm
• Tamanho da palete: 1270 x 1050 mm
• Capacidade (8 h): ~1000 m2 (pavimentos)
• Tempo de ciclo: 24–33 s
• Altura do produto: 50–500 mm
• Altura de empilhamento: 640 mm
• Volume calha de betão traseira: 2100 L
• Volume calha de betão de face: 2100 L
• Potência instalada total: 64 kW
• Cabine do operador: incluída
• Componentes elétricos: SIEMENS (Germany)
• Automação: PLC SIEMENS S7-300 com painel tátil 15" SIEMENS TP 1500
• Estrutura: chassis em aço certificado, sistema de quatro colunas com guias cromadas para a cabeça de compactação
• Alimentação e ferramentas: grelha de alimentação móvel, ajuste de altura do tabuleiro de alimentação, troca rápida de moldes
