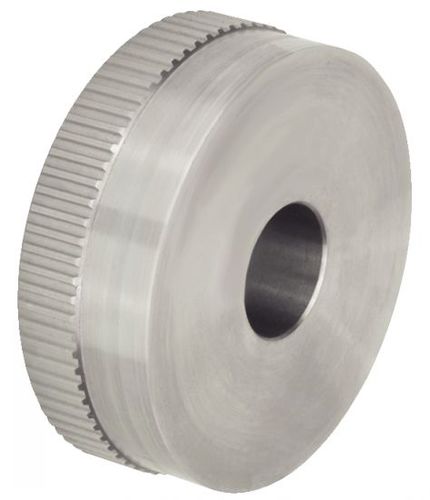

Botão de comando serrilhado 17-08 series

Nome do produto
Anel de escala canelado em aço (Modelo: 17-08) - Maurin Composants

Descrição curta
Anel vernier canelado em aço. Disponível em aço torneado (sem graduação) ou aço cromado mate (com graduação). Fornecido com ranhura fresada. Elementos de travamento: anel de bloqueio em borracha e anel de fricção em poliamida conforme versão.

Características

• Material: aço torneado (sem graduação) ou aço cromado mate (com graduação)
• Ranhura fresada para montagem
• Anel de bloqueio em borracha
• Anel de fricção em poliamida (opcional)
• Graduação padrão: 100 divisões, 10 marcas de 0° a 90° (ref. 100-1-1-0-90/10)
• Graduações especiais disponíveis sob pedido

Variantes / Apresentação visual

• Aço torneado: sem graduação
• Aço cromado mate: com graduação padrão
• Versões com ou sem anel de fricção conforme referência

Exemplo de encomenda
EXEMPLO DE ENCOMENDA: Referência-d2 (H7) 17-081-30-12

Notas
Produto conforme à norma GN 164.

Especificações técnicas

• Modelo / Designação: 17-08 (anel de escala)
• Diâmetros exteriores disponíveis (d1): 30, 40, 50, 60 mm
• Opções de furo (d2, H7): 12, 14, 16, 18, 20 mm
• Valores típicos d3 (mm): 31,7 ; 41,3 ; 51,8 ; 61,4
• Exemplos de tolerâncias d4: valores indicados por referência (ex. 12 com tolerâncias -0,02 / -0,05 mm)
• Versões: sem graduação / com graduação padrão
• Anel de fricção: com ou sem conforme referência
• Detalhe graduação padrão: 100 divisões, 10 marcas 0°–90° (ref. 100-1-1-0-90/10)
• Execuções especiais: graduações fora do padrão disponíveis a pedido
