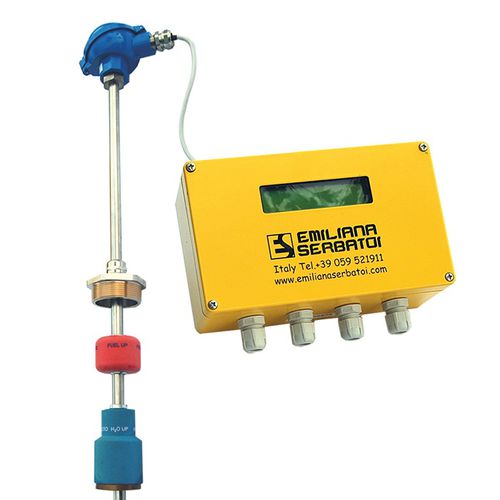

Sensor de nível magnetostritivo ES-LEVEL

para combustívelRS-485para tanque

ES-LEVEL é uma sonda de nível magnetostrictiva baseada no efeito Wiedemann; este dispositivo realiza uma leitura contínua e altamente precisa do nível de líquido no interior do tanque. O transmissor de nível consiste num circuito electrónico com um microprocessador de 16-bit 16-MHz - tecnologia flash, uma haste de aço inoxidável AISI 304 com uma cabeça de alumínio fundido, flutuadores em PVC expandido ou aço inoxidável de célula fechada e um visor alfanumérico LCD. O princípio de funcionamento é o seguinte; dentro do tubo da sonda há um fio rígido feito de material magnetostrictivo. O circuito do sensor emite impulsos de corrente através do fio, gerando um campo magnético circular. O transmissor de nível é um íman, que está integrado no flutuador. O seu campo magnético magnetiza axialmente o fio. Uma vez que os dois campos magnéticos se sobrepõem, em torno do íman da bóia é gerada uma onda de torção que corre em ambas as direcções ao longo do fio. Uma onda corre directamente para a cabeça da sonda, enquanto a outra é reflectida no fundo do tubo da sonda. O tempo é medido entre a emissão do pulso de corrente e a chegada da onda à cabeça da sonda. A posição do flutuador é determinada com base nos tempos de trânsito. Os seguintes dados são mostrados sequencialmente no visor alfanumérico monocromático que pode ser instalado a uma distância de até 5 m - Nível de líquido no tanque (L). - Nível de líquido no tanque (mm). - Ullage: o espaço vazio no tanque (L). - Volume armazenado (%) - Presença de água (opção) (mm). - Temperatura média do combustível (opção), (°C).
