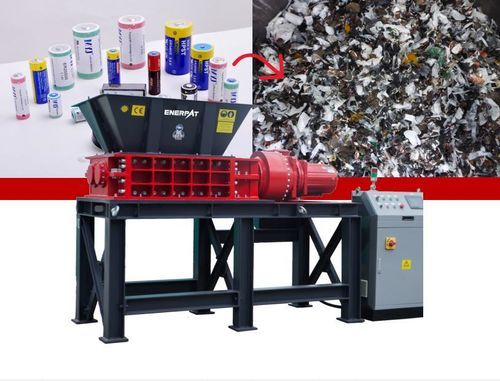

Triturador primário MSB-E series

secundáriode dois veiospara resíduos eletrônicos

Descrição do produto
O fragmentador de dupla árvore Enerpat é projetado para o processamento em duas etapas de baterias de lítio em fim de vida como parte de uma linha de reciclagem. Realiza trituração grosseira e fina para preparar o material para subsequente pirólise e triagem mecânica. Opera em baixa velocidade com alto torque, apresentando baixo ruído e consumo energético eficiente.

Principais vantagens

• Esquema de trituração em duas etapas: MSB‑E800 — trituração grosseira <=200 mm → MSB‑E600 — trituração fina <=30 mm.
• Facas de duplo eixo: combinação de cisalhamento e rasgamento para tamanho de partícula uniforme.
• Baixa velocidade de rotação e alto torque — maior segurança ao processar células carregadas.
• Conformidade CE; alta produtividade e durabilidade.

Papel na linha de reciclagem
O fragmentador de dupla árvore é o equipamento da etapa primária: assegura a redução primária para frações <200 mm e a redução secundária para frações <30 mm, preparando a matéria-prima para pirólise e separação mecânica.

Materiais processáveis
Após desmontagem prévia e descarga completa, são adequados os seguintes tipos de células de lítio:

• Células cilíndricas (incluindo 18650, 21700, 4680 etc.).
• Células prismáticas de invólucro rígido.
• Células pouch (laminadas).
• Pequenos módulos de bateria.

Limitações: não são permitidos parafusos de alta resistência >8 mm de diâmetro, chapas de aço/alumínio >2 mm de espessura e aço inoxidável >1 mm de espessura.

Tamanho máximo do material processado (por tipo)
Tipo de célula | Material do invólucro | Comprimento (mm) | Largura (mm) | Espessura (mm) | Diâmetro (mm)
Cilíndrica | Aço | ≤350 | / | / | ≤32
Prismática | Alumínio ou aço | ≤330 | ≤200 | ≤30 | /
Pouch | Filme alumínio-plástico | ≤350 | ≤200 | ≤10 | /
Telefone móvel | Filme alumínio-plástico | ≤100 | ≤60 | ≤12 | /
Bateria blade | Alumínio ou aço | ≤600 | ≤90 | ≤12 | /

Componentes principais do equipamento

• Câmara de trituração desmontável — para manutenção e prolongamento da vida útil.
• Redutor planetário robusto — engrenagens em liga dúctil resistente ao desgaste, temperadas e retificadas.
• Sistema modular de facas — módulos de troca rápida; materiais das facas: ligas de alta dureza (ex. 9CrSi, 55SiCr).
• Sistema elétrico baseado em PLC (SIEMENS/SCHNEIDER) e HMI tátil.
• Sistema de vedação — proteção multicamadas contra pó e humidade.
• Dispositivo de alimentação auxiliar e peneira rotativa (opcional) — para controlar a alimentação e o tamanho das partículas.
• Eixo estriado — ligação rígida entre caixa de engrenagens e eixo principal para transmitir grandes cargas de impacto.

Especificação do produto
Modelos recomendados: MSB-E600 e MSB-E800. Dados técnicos (parâmetros principais):
Modelo: MSB-E600 | MSB-E800
Tamanho da máquina (L×W×H): 2170×1600×1840 | 2700×1300×1850
Comprimento da câmara de trituração (mm): 600 | 800
Altura de descarga (mm): 640 | 640
Diâmetro da lâmina (mm): φ270-300 | φ270-450
Velocidade (rpm ou parâmetro posicional): 9-32 | 10-32
Material da lâmina: alemão (liga de alta resistência) | alemão (liga de alta resistência)
Espessura da lâmina (mm): 20/30 | 20/30
Potência do motor (kW): 30 | 15/30/60
Volume do funil (L): 650 | 750
Peso da máquina (kg): aprox. 2100 | aprox. 2300

Características técnicas / especificações

• Esquema de trituração em duas etapas: primária <200 mm → secundária <30 mm.
• Facas em ligas de alta dureza, substituição modular, vida útil ~30% acima do padrão.
• Caixa de engrenagens reforçada em aço, engrenagens endurecidas para alta resistência ao desgaste.
• Controle: PLC SIEMENS/SCHNEIDER, HMI tátil para operação simples.
• Proteção multinível contra pó e humidade para operação fiável em condições severas de trituração.
• Opções: alimentador auxiliar, peneira rotativa, configurações de potência do motor sob pedido.
