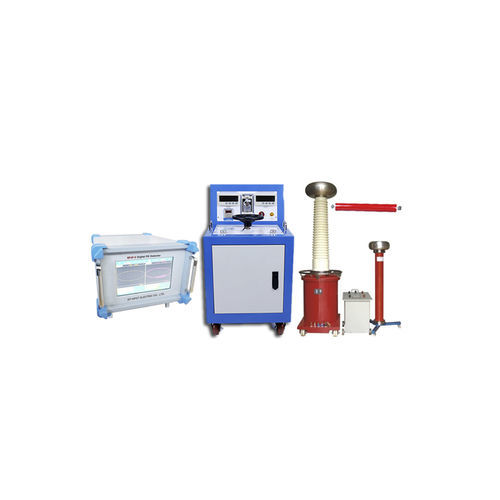

Sistema de medição de descarga parcial EPPD

visualautomático

O sistema é composto pelas seguintes unidades: 1. Consola de controlo de testes sem PD 2. Transformador de teste sem PD do tipo gás 3. Transformador de isolamento 4. Condensador de acoplamento 5. Resistência de protecção 6. Analisador PD Free (incluindo calibrador PD Free e unidades de impedância) 1. Tabela de controlo de testes PD Free -Controlo manual. -Alta capacidade anti-interferência. -Monitorização em tempo real da tensão de alta tensão (HV), corrente de baixa tensão (LV), tempo. -Funções de protecção completas: sobrecorrente, arranque zero, alarme sonoro, protecção do interruptor de alimentação, botão de paragem de emergência. -Novo tipo de relé de sobrecorrente, mais preciso e fiável, para garantir a segurança das pessoas e do dispositivo. -Ecrã: Digital. -A unidade de controlo: Tipo de mesa -Tanto a unidade de controlo como a unidade HV são montadas com rodas, fáceis de deslocar. 2. Transformador de teste livre PD tipo gás -O gás SF6 com alta resistência de isolamento é usado como meio de isolamento. -Tamanho pequeno, peso leve, alto nível de tecnologia, aparência bonita, transporte conveniente. -Devido ao desempenho de extinção de arco do gás SF6 e sua estrutura de processo especial, sua descarga local é pequena e ≤ 5pc sob tensão nominal. -O processo de teste é simples e intuitivo, e a operação é conveniente. -Ele pode efetivamente eliminar a interferência de desordem na fonte de alimentação. -Adota tecnologia de controle automático, com alto grau de automação e forte capacidade anti-interferência. -Adopta um dispositivo de protecção electrónica rápida, de elevada fiabilidade.
