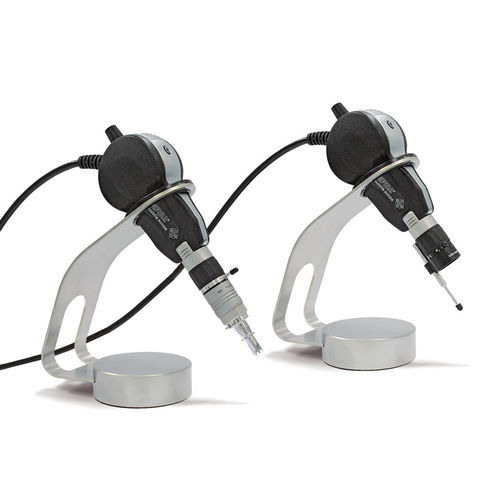

Sistema de inspeção com câmera 0VSSC060VK(x)

ópticodigitalde medição

Sistema guiado à mão para inspeção rápida de juntas de soldadura ocultas Microscópio de vídeo compacto e portátil para inspeção de juntas de solda no fabrico de produtos electrónicos. Foi concebido para inspeção ótica e gravação de imagens digitais, bem como para tarefas de medição em juntas de soldadura de dispositivos BGA (ball grid array), μBGA, CSP e flip chip. Sistema de inspeção móvel com duas objectivas de troca rápida (dependendo do equipamento): ótica BGA de 90° (aprox. 280 µm de intervalo) ótica de inspeção com zoom macro de 0° Inspeção rápida, guiada à mão, de juntas de soldadura ocultas Iluminação LED integrada e regulável Câmara a cores N-MOS de 5 megapixéis, com ligação USB Luz de fibra LED adicional incluída com a ótica BGA Ideal para inspeção em locais em constante mudança e para manutenção Software de inspeção Ersa ImageDoc v3 (versão básica) incluído Elevada flexibilidade e velocidade com inspeção portátil de BGA, µBGA, CSP, FlipChip, CGA e step-through em ligações THT. Permite a avaliação de preenchimentos de calcanhar em QFP, SOIC e outros dispositivos com terminação em asa de gaivota, comprimento de humedecimento e humedecimento interno em PLCC e dispositivos com terminação em J. Dimensões (CxLxA) mm: 114 x 36 x 51 (sem cabo) Peso em g: 210 Princípio: sistema ótico integrado com câmara incorporada e fonte de luz LED Conceção: plástico, lente incorporada com um campo de visão de 3 mm, controlador de luz integrado (geração de luz na ótica) Controlo da luz: potenciómetro (0-100%) Caraterísticas da retroiluminação: iluminação LED de luz fria (opção), portátil em separado, com pincel de luz e regulação da intensidade da luz Ajuste da focagem: anel de focagem integrado na ótica Ligações: USB 2.0 (USB-A, comprimento 2,5 m), flange de ligação para ótica MOBILE SCOPE
