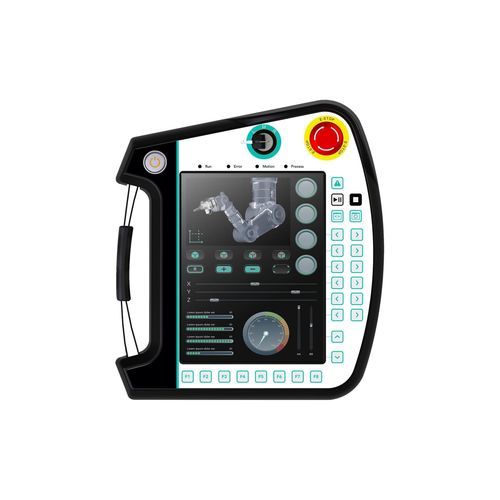

Computador de bolso Linux Lumia

ARM® Cortex A53Gigabit EthernetEthernet

Visão geral do produto
Os produtos portáteis Lumia fornecem visualização e controlo local quando o operador precisa estar próximo da parte móvel. Aplicações típicas incluem pendentes de programação de robôs e supervisão de movimentos manuais, permitindo comandar e intervir manualmente simultaneamente.

Descrição curta
O Lumia Touch Pad é um painel de operador portátil para supervisão e controlo de curta distância, adequado para robótica e aplicações de movimento manual. A ligação ao controlador é feita através de um cabo protegido integrado (Ethernet ou RS232/RS485). Funções de segurança incluem paragem de emergência e um botão dead-man de 3 posições integrado. Páginas de vídeo, mapeamento do teclado de membrana e estado dos LED são configuráveis com o software Kreo HMI. Versões disponíveis: Embedded HMI, webHMI ou plataforma Open para aplicações personalizadas.

Características

• Placa-mãe RK3399 de 6 núcleos (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• Ecrã 8" 4:3 TFT (600x800) com toque capacitivo
• Sistema operativo: Linux Debian 10

Recursos adicionais

• 3 ranhuras para botões e indicadores eletromecânicos Ø 22 mm
• Botão dead-man de 3 posições integrado
• Cabo protegido integrado com Ethernet e série (RS232/RS485)

Versões / Tabela principal (linhas)
Header: Embedded - HMI | webHMI | Open
Product version: Touchpad (portrait) | Touchpad (portrait) | Touchpad (portrait)
O.S.: Linux Debian 10 | Linux Debian 10 | Linux Debian 10
Application software: Kreo HMI | Chromium | Open
Display Size: 8" 4:3 (600x800) | 8" 4:3 (600x800) | 8" 4:3 (600x800)
Display technology: TFT | TFT | TFT
Display Backlight: LED | LED | LED
Display Colors: 16M | 16M | 16M
Touch Technology: Capacitive | Capacitive | Capacitive
Bezel / Chassis: ABS - black | ABS - black | ABS - black
Processor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
RAM - HMI: 2G DDR4 | 2G DDR4 | 2G DDR4
Mass storage: 16GB eMMC | 16GB eMMC | 16GB eMMC
Ethernet Port - HMI: 1*1Gb | 1*1Gb | 1*1Gb
Membrane keyboard: Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys
LEDs: 4 programmable LEDs | 4 programmable LEDs | 4 programmable LEDs
Slots: 2 slots available for mechanical buttons | 2 slots available for mechanical buttons | 2 slots available for mechanical buttons
Security: 3 positions dead-man button | 3 positions dead-man button | 3 positions dead-man button
COM Port: 1x RS232/RS485 | 1x RS232/RS485 | 1x RS232/RS485
USB Port: 1x USB2.0 | 1x USB2.0 | 1x USB2.0
Power Supply (Vdc): 12 - 32V DC | 12 - 32V DC | 12 - 32V DC
Consumption (W): 12W | 12W | 12W
Operating Temperature (°C): 0 to +50 °C | 0 to +50 °C | 0 to +50 °C
Storage Temperature (°C): -20 to +65 °C | -20 to +65 °C | -20 to +65 °C
Humidity: <90% (non condensing) | <90% (non condensing) | <90% (non condensing)
External dimensions (W/H/D) (mm): 227 x 238 x 101 mm | 227 x 238 x 101 mm | 227 x 238 x 101 mm
Weight (kg): 3 kg | 3 kg | 3 kg
Protection degree: IP65 all-around | IP65 all-around | IP65 all-around
Certifications: CE | CE | CE

Especificações técnicas

• Família de produto: Lumia handheld - Touch Pad
• Display: 8" 4:3 (600x800), TFT, retroiluminação LED, 16M cores, toque capacitivo
• Processador: RK3399 (dual-core Cortex-A72 + quad-core Cortex-A53)
• RAM: 2GB DDR4 (HMI)
• Armazenamento: 16GB eMMC
• Rede: 1 x 1 Gb Ethernet (cabo protegido integrado)
• Serial: 1 x RS232/RS485 (cabo integrado)
• USB: 1 x USB 2.0
• Alimentação: 12 - 32 V DC
• Consumo: 12 W
• Temperatura de operação: 0 a +50 °C
• Temperatura de armazenamento: -20 a +65 °C
• Humidade relativa: <90% (não condensante)
• Moldura / chassis: ABS - preto
• Dimensões (L x A x P): 227 x 238 x 101 mm
• Peso: 3 kg
• Grau de proteção: IP65 em toda a envolvente
• Funções de segurança: paragem de emergência, botão dead-man de 3 posições integrado
• Slots: 2 (ou 3 dependendo da variante) para botões e indicadores mecânicos/eletromecânicos (Ø 22 mm)
• Teclado / LEDs: opções de teclado de membrana (Handheld 31 teclas programáveis; Handheld/Touchpad 27 teclas programáveis), 4 LEDs programáveis
• Opções de software: Embedded HMI com Kreo HMI, webHMI com Chromium, ou plataforma Open para aplicações personalizadas
• Certificações: CE
