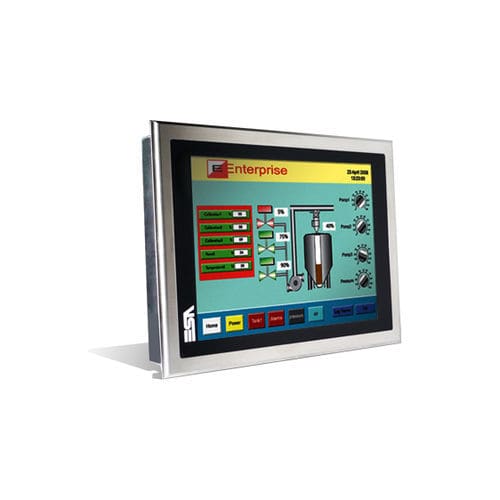

Painel PC com tela sensível ao toque resistiva XS7 series

TFT LCDcom retroiluminação LEDcom touch screen

Visão geral
A família XS7 Inox combina um acabamento frontal em aço inox de 6 mm sem juntas com componentes industriais, fornecendo Panel PCs configuráveis para ambientes severos. Disponível em 12,1", 15" e 19" com ecrãs tácteis True‑Flat e múltiplas opções de CPU/armazenamento.

Descrição breve
Família de Panel PC durável e configurável com HDD/SSD removíveis e RAID opcional. A moldura INOX e o ecrã True‑Flat tornam estes modelos indicados para automação industrial, agroalimentar, náutica e outras aplicações exigentes.

Características

• Tamanhos de ecrã táctil: 12,1" a 19".
• Moldura frontal 6 mm em aço inox sem juntas com True‑Flat; sem LED/USB na frente.
• Elevada flexibilidade de configuração: HDD/SSD removível, mSATA/CFast/CF, slots PCI/PCIe.
• Opções de CPU: Atom (fanless), Celeron (fanless) e Intel® Core (iCore 2G / 6G).
• Suporte RAID (2x HDD) e discos removíveis para manutenção.
• Entradas/saídas: RS232 (2x), RS485 (1x), USB traseiro 2.0/3.0, 2x Ethernet 1 Gb, saídas DVI/VGA/HDMI conforme CPU.

Tabela técnica — XS7 Dinamic iCore (modelos: XS712 / XS715 / XS719)
Tamanho do ecrã — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Moldura inox — Moldura inox lisa e contínua 6 mm com True‑Flat; sem LED/USB frontal
Ecrã True‑flat — Superfície frontal True‑flat (sem LED/USB frontal)
Tecnologia — TFT ; Cores — 16,7 M ; Retroiluminação — LED ; Vida — 50.000 h (típ.)
Resolução — XS712: 800x600 (SVGA) / 1024x768 (XGA); XS715: 1024x768; XS719: 1280x1024
Tipo de toque — Resistivo analógico (5 fios)
CPU — Variantes Intel® Core (iCore 2G / 6G) ; RAM até 16GB DDR3 (2G) ou até 32GB DDR4 (6G)
Chipset / DMI — QM67PCH / Q170 ; DMI 5GT/s / DMI3 8GT/s (6G)
Armazenamento (opt.) — HDD/SSD removível min. 500 GB SATA 2.5" ; opções mSATA / CFast / CF conforme modelo
Slots — PCI / 2x PCI / PCIe x1 / PCIe x16 (opcionais) ; mPCIe 2x (iCore 6G)
Serial / USB / Ethernet — RS232: 2x ; RS485: 1x ; USB traseiro (2.0/3.0): 4/0 (iCore 2G) - 0/4 (iCore 6G) ; Ethernet: 2x 1Gb RJ45 (variantes Intel)
Vídeo / Áudio — DVI‑D / VGA (iCore 2G) ou DVI‑D / HDMI (iCore 6G) ; MIC IN + Line IN + Line OUT conforme variante
Externos (L x A x P mm) — XS712: 336 x 256 x 81 ; XS715: 425 x 300 x 85,5 ; XS719: 508 x 384 x 92,5
Recorte (L x A mm) — XS712: 320 x 240 ; XS715: 393 x 275 ; XS719: 477 x 355
Alimentação / Consumo — 18...30 Vdc ; potência máx.: XS712 75 W, XS715 85 W, XS719 95 W ; consumo conforme CPU/configuração
Proteção / Ambiente — IP69K (XS712) ou IP66 frontal (XS715/XS719) ; Temp. operação: 0…+50 °C ; Armazenamento: -20…+65 °C ; Humidade até 90%
Peso (aprox.) — XS712 ~5 kg ; XS715 ~6,5 kg ; XS719 ~11 kg
Certificações — CE ; ATEX 2014/34/UE Grupo II Cat.3 G D Zona 2/22 ; normas EN 60068, EN 61000-6-2 / EN 61000-6-4

Tabela técnica — XS7 Fanless (modelos: XS712 / XS715 / XS719)
Tamanho do ecrã — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Moldura inox — Moldura inox 6 mm sem juntas com True‑Flat ; sem LED/USB frontal
Tecnologia — TFT ; Cores — 16,7 M ; Retroiluminação / Vida da lâmpada — LED / 50K horas
Resolução — XS712: 800x600 / 1024x768 ; XS715: 1024x768 ; XS719: 1280x1024
Tipo de toque — Resistivo analógico (5 fios)
CPU (fanless) — Atom Dual Core N2800 ou Celeron J1900 conforme configuração
RAM — Atom: até 4GB DDR3 ; Celeron: até 8GB DDR3L (varia por modelo)
Unidades — min. 500 GB SATA 2.5" / SSD 16 GB / opções CF (Atom) ou CFast/mSATA para Celeron
I/O — RS232: 2x ; RS485: 1x ; USB traseiro: 4/0 (Atom) - 3/1 (Celeron) ; Ethernet: 2x 1Gb (conforme plataforma)
Expansão — PCI / PCIe / miniPCIe / mPCIe ; Wi‑Fi opcional via PCI/PCIe/mPCIe
Alimentação / Proteção — 18...30 Vdc ; consumo reduzido para variantes fanless (ex. 36 W para XS712 Atom) ; IP69K ou IP66 frontal conforme modelo
Operação / Armazenamento — 0…+50 °C / -20…+65 °C ; Humidade até 90%
Certificações — CE ; ATEX 2014/34/UE ; normas ambientais e EMC aplicáveis

Especificações

• Família: XS7 Inox (Panel IPC com moldura frontal inox 6 mm).
• Tamanhos de ecrã: 12,1" / 15" / 19" ; táctil resistivo 5‑fios True‑flat.
• Ecrã: TFT, 16,7M cores, retroiluminação LED.
• CPU: Atom, Celeron, Intel® Core (consoante variante).
• Memória: 4GB–32GB conforme plataforma.
• Armazenamento: suporte 2.5" SATA, SSD, mSATA/CFast/CF ; RAID e unidades removíveis disponíveis.
• I/O: portas série, USB 2.0/3.0, 2x GbE, áudio, saídas vídeo, slots de expansão PCI/PCIe.
• Proteção: IP69K ou IP66 frontal conforme modelo ; Temp. oper. 0…+50 °C.
• Certificações: CE, ATEX e normas ambientais/EMC aplicáveis.
