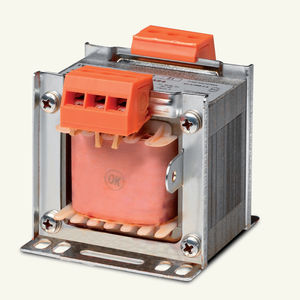

Transformador para proteção 003801002

de mediçãosecomonofásico

Geralmente sobre transformadores Os transformadores devem ser protegidos contra possíveis sobrecargas e curto-circuitos. Os nossos transformadores pertencem ao circuito não à prova de curto-circuito e por isso devem ser protegidos com fusíveis externos. A corrente nominal do fusível sugerido está sempre indicada nas nossas etiquetas. No entanto, a proteção também pode ser obtida utilizando disjuntores miniatura - ETIMAT. Proteção selecionada do enrolamento de entrada de o transformador deve ser escolhido tendo em conta que, na fase de arranque do transformador, é gerado um valor elevado de corrente de irrupção, um valor que pode atingir 25 vezes o valor da corrente nominal de entrada, durante cerca de 10 milissegundos. Assim, os fusíveis de retardo de tempo (T ou aM ) ou MCB - ETIMAT com características D ou K devem ser utilizadas para uma protecção correcta. A proteção do lado secundário pode ser realizados utilizando fusíveis do tipo F ou gG, ou MCB - ETIMAT com característica B ou C. Aqui abaixo há uma tabela com todas as sugestões fusíveis de protecção para os enrolamentos de entrada e de saída (todos os valores estão em Ampere):
