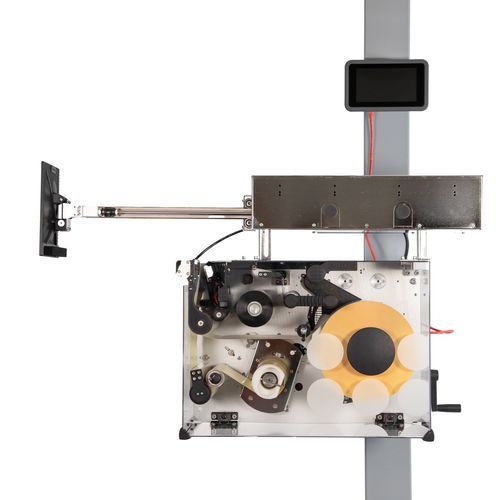

Impressora-aplicadora de etiquetas automática PTS

de etiquetaselétrica

Visão geral
Sistema elétrico de impressão e aplicação de etiquetas para impressão em tempo real e aplicação sobre produtos e embalagens. Configurável com diferentes aplicadores; a unidade de impressão é totalmente elétrica e não requer ar comprimido. Projetado para impressão de dados variáveis (códigos de barras, informações logísticas e de rastreabilidade) e aplicação automática no produto ou embalagem.

Pontos principais

• Sexta geração do sistema Print & Apply desenvolvido pela EIDOS
• Arquitetura totalmente elétrica — sem necessidade de ar comprimido para eletrónica e funções básicas
• Solução modular e compacta, destinada a linhas de produção industriais

Desempenho de impressão
O PTS oferece altas velocidades de impressão, dependendo do material e da largura da cabeça de impressão.

• Até 1 000 mm/s em materiais plásticos
• Até 600 mm/s em papel estucado
• Até 500 mm/s em papel vélin
• Largura de impressão até 160 mm (cabeça 6")

Aplicadores compatíveis
Tipos de aplicadores suportados: Linear, Rotor (ex. Rotor Fast) e Delta-V. Alguns aplicadores podem necessitar de ar comprimido a 6 bar quando exigido (pico 40 l/min, consumo médio 5–6 l/ciclo).

Características da unidade de impressão e aplicação

• Estrutura modular com cabeças de impressão intercambiáveis 4", 5" ou 6"
• Tecnologia servoassistida Smart X-Motor (sem necessidade de ar comprimido para operação da impressora)
• Sistema avançado de poupança de ribbon
• Eletrónica QuickTronic X-Changer substituível com função hot-swap
• Gestão e diagnóstico via browser web a partir de PC, tablet ou smartphone
• Interface HMI opcional 7" com ligação PoE
• Bobinas de ribbon até 1.200 metros para maior autonomia de produção
• Acesso rápido aos componentes para manutenção e substituição de consumíveis
• Conectividade extensa: Ethernet, Wi‑Fi, RS232, USB, CAN Bus e I/O digitais

Opções disponíveis

• Start/stop de etiqueta
• Fotocélula de partida
• Integração PC
• Software de desenho de etiquetas
• Cabos e módulos de interface
• Controlo de verificação de etiquetagem
• Estrutura de suporte de chão
• Estrutura de suporte em ponte
• Proteções de segurança
• Fotocélula de presença de etiqueta na almofada do aplicador

Especificações técnicas (tabela)
Características — PTS — PTS-XT
Velocidade de impressão até — max 1000 mm/s — max 1000 mm/s
Tamanho da etiqueta (larg. x passo) — até 160 x 210 mm — até 160 x 210 mm
Área de impressão — 107, 128 ou 160 mm — 107, 128 ou 160 mm
Tipo de impressão — Transferência térmica / térmico direto — Transferência térmica / térmico direto
Ø bobina exterior — max 250 mm — max 350 mm
Ø bobina interior — 76 mm — 76 mm
Alimentação — 48 Vdc - 320 W — 48 Vdc - 320 W
Ar comprimido — Não requer ar comprimido — Não requer ar comprimido
Códigos de barras — Todos os principais padrões 1D e 2D — Todos os principais padrões 1D e 2D
Cabeça de impressão — 4", 5" ou 6" intercambiável — 4", 5" ou 6" intercambiável

Aplicações / Setores típicos

• Bebidas
• Química
• Cosmética
• Plásticos
• Papel e Conversão
• Outros setores industriais

Resumo técnico

• Série / Modelo: PTS
• Tecnologias de impressão: Transferência térmica e térmico direto
• Velocidade máxima de impressão: até 1000 mm/s (dependente do material)
• Largura máxima de impressão: 160 mm (cabeça 6")
• Ø bobina ribbon exterior: até 250 mm (PTS) / até 350 mm (PTS-XT)
• Ø interior da bobina: 76 mm
• Alimentação: 48 Vdc - 320 W
• Ar comprimido: não necessário para a unidade de impressão; alguns aplicadores podem necessitar 6 bar (pico 40 l/min, avg 5–6 l/ciclo)
• Interfaces: Ethernet, Wi‑Fi, RS232, USB, CAN Bus, I/O digitais; HMI opcional 7" PoE
• Módulo eletrônico hot-swap e gestão baseada em browser para diagnóstico
• Bobinas ribbon até 1.200 m
