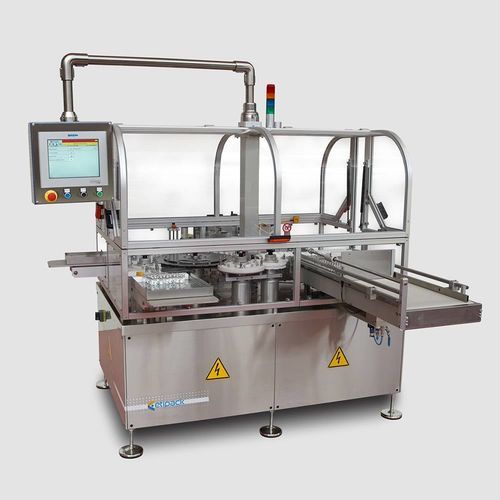

Rotuladora automática Pharma Flexi

de seringaspara garrafaspara frasco

Visão geral
Sistema automático de etiquetagem de alta velocidade para produtos farmacêuticos cilíndricos (ampolas, frascos, carpules, seringas). Projetado para operação autónoma ou integração em linha, o Pharma Flexi gere variações de altura e produtos instáveis, alcançando velocidades de etiquetagem até ≤ 400 unid./min. Concebido segundo as diretrizes GMP para o setor farmacêutico.

Componentes principais e funcionamento
A máquina inclui cinta de alimentação, rosca (coclea) para espaçamento, sistemas de transporte e faseamento, e um carrossel rotativo com alojamentos dedicados junto à estação de etiquetagem. A etiqueta é aplicada no passo e um dispositivo de rotação (DRP) finaliza a aplicação rodando o produto. Em modo autónomo dispõe de uma correia de baixo atrito para carregamento manual e bandejas de descarga para produtos conformes e não conformes.

Controlo e verificação
Controlo através de painel em braço móvel basculante (HMI PC ASEM) e PLC Siemens S7 para diagnóstico de periféricos, gestão FailSafe, gestão de lotes e report de eventos/alarme. Inclui estação de verificação de etiqueta com sensor UV (eletroluminescência). Pode integrar unidade de impressão para sobreimpressão de dados variáveis e sistema de visão para verificação de impressão e inspeções OCV/OCR/código de barras.

Gestão de rejeições e saída
Gestão avançada de rejeições com dois carrosséis de saída com separação por sucção e transportador de bandejas estático para segregar produtos conformes e não conformes, garantindo manipulação controlada dos rejeitados.

Design e manutenção
Carrossel e guias são trocados manualmente sem ferramentas para rápida mudança de formato. A etiquetadora Energy 100 (tratamento Kanigen) usa motor de passo com encoder magnético, adequada para dispensa de alta velocidade. O painel de controlo permite consultar esquemas elétricos e manuais para facilitar a manutenção.

Características

• Estrutura de suporte em aço pintado com design anti‑vibração e pés reguláveis em inox
• Eletrónica de controle integrada no corpo da máquina (PLC Siemens S7)
• HMI PC ASEM em braço basculante em aço inox
• Botões de emergência, reset, stop e start
• Correia de alimentação para carregamento com sistema de descarga manual em bandejas
• Controlo de carga mínima de entrada
• Coclea de alimentação com dupla micro‑regulação
• Duplo carrossel de entrada com troca rápida de formato
• Etiquetadora especial (tratamento Kanigen) para alta produção; carregamento/descarregamento de bobinas e ajustes externos às proteções
• Dispositivo de rotação do produto (DRP) para completar a aplicação
• Barreira UV única para verificação da etiqueta (etiquetas devem reagir ao UV)
• Bandejas estáticas de recolha para conformes e não conformes
• Verificação de presença e monitorização de carga máxima da bandeja
• Sistema de ar com isolador, pressostato e manómetro principal (ar não lubrificado ≤ 6 bar)
• Proteções de alumínio e policarbonato

Acessórios disponíveis

• Trocas de formato: 18, 27 ou 36 cavidades
• Unidade de impressão TTO com compensador por micro‑regulação e contador de posição
• Controlo de sobreimpressão
• Controlo OCV / OCR
• Controlo de código de barras
• Sensor ultrasónico para etiquetas transparentes

Dados técnicos
Velocidade de produção* — ≤ 400 unid./min
Modelo etiquetadora — Etiquetadora especial (tratamento Kanigen) / Energy 100
Dimensões L × W × H — 2740 × 1940 × 2080 mm
Diâmetro produto (min–max) — Ø 10,75 mm – 25,00 mm
Ø rolo exterior — ≤ 380 mm
Alimentação — 230 V, 50–60 Hz
Consumo elétrico — 1000 W

Notas
O sistema rotativo estabiliza produtos instáveis e com variações de altura, permitindo velocidades de etiquetagem muito elevadas. Carrossel e guias permitem rápidas trocas de formato manuais sem ferramentas. Integra a linha Etipack Pharma dedicada a etiquetagem, codificação, serialização e track & trace para produtos farmacêuticos.

Especificações técnicas (resumo)

• Velocidade de produção: ≤ 400 unid./min
• Etiquetadora: Energy 100, etiquetadora especial (tratamento Kanigen)
• Dimensões máquina (L × W × H): 2740 × 1940 × 2080 mm
• Intervalo diâmetros produtos: 10,75 – 25,00 mm
• Diâmetro máximo rolo exterior: ≤ 380 mm
• Alimentação: 230 V, 50–60 Hz — Consumo: 1000 W
• Controlo: PLC Siemens S7; HMI PC ASEM em braço basculante
• Controlos qualidade: sensor UV para verificação de etiqueta, integração impressão e visão para overprint/OCV/OCR/barcode
• Gestão de rejeições: dois carrosséis de saída com sucção e carregador de bandejas
• Conformidade: concebido segundo diretrizes GMP, reporte de eventos/alertas compatível CFR21
