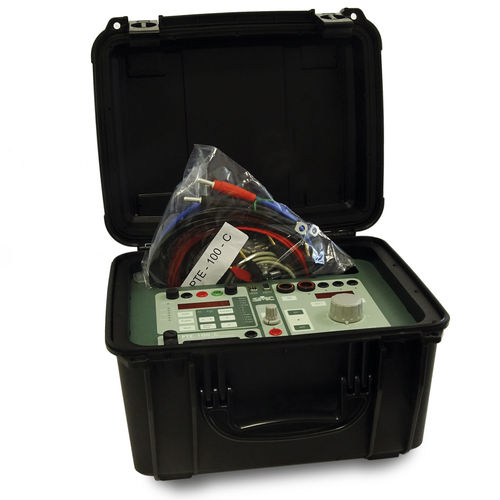

Aparelho de teste de corrente PTE-100-C

de tensãomanualde disjuntor

Grupo monofásico do teste do relé de AC/DC O PTE-100-C é um equipamento de teste universal portátil para relés eletromecânicos, eletrônicos, e digitais do teste. O equipamento pode saída uma corrente variável até 250A, uma tensão AC variável até 250V, uma tensão de C.C. variável até 350V. Igualmente a unidade incorpora uma fonte auxiliar estabilizada variável da tensão de C.C. até 250V e uma saída fixa da tensão AC até 110V, que pode ser variável com a opção de PTE-FCF. Descrição do produto O equipamento é extremamente compacto, e contém todas as funções necessárias para relés da corrente e da tensão. Incorpora várias funções da medida tais como um voltímetro, amperímetro, medidor de frequência, assim como mede o poder aparente, a impedância, e ângulos de fase internos e externos. Dos controles do painel frontal, a injeção da saída máxima pode ser limitada, usado por exemplo em testar relés instantâneos da sobrecarga. O tempo da injeção pode igualmente ser limitado, útil testar com segurança dispositivos reclosing. O PTE-100-C pode comunicar-se com um PC através da porta de série RS-232, e pode ser conectado a outras unidades do PTE através do BUS-PTE. Todo o equipamento do PTE é fornecido com um software do ajuste e da calibração, que permita a calibração fechado do caso, com a única exigência de ter um equipamento de medida padrão da referência. APLICAÇÕES Teste da sobrecarga e dos relés mínimos/do máximo tensão. Teste de relés direcionais da sobrecarga (opção PTE-FCL). Teste de dispositivos reclosing (opção PTE-FCE). Teste de relés da C.C. Teste de MCB. Verificação do ponto do joelho em transformadores atuais. Combinado com o PTE-100-V, forma um sistema de fase monofásica completo,
