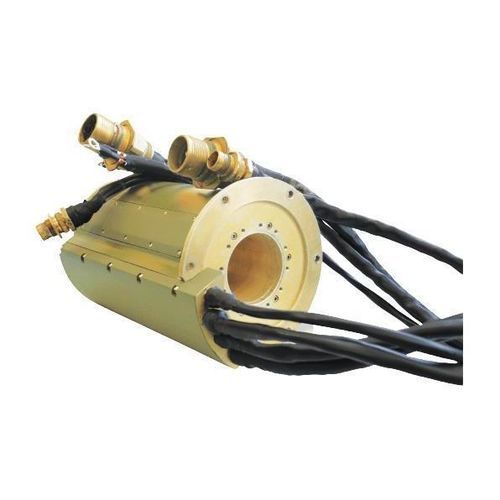

Anel coletor elétrico

de cápsulapara antenas de radarem prata

Os anéis coletor em cápsula de potência fornecem transferência elétrica entre plataformas fixas e rotativas numa conceção de cápsula compacta e integrada.

O que é um anel coletor em cápsula de potência?
Estes dispositivos integram rotor, estator, rolamentos e carcaça protetora numa única cápsula compacta para transferir energia elétrica AC e DC entre conjuntos fixos e rotativos. Utilizam anéis de prata com escovas de grafite e contactos prata‑grafite concebidos para suportar as elevadas temperaturas geradas durante sobrecargas. Os materiais de isolamento apresentam elevadas propriedades dielétricas para evitar curtos-circuitos em ambientes húmidos, e a carcaça pode ser fornecida em versão hermética para aplicações sensíveis à contaminação.

Aplicações principais

• Lâseres de alta energia
• Antenas radar
• Torres de defesa

Especificações técnicas

• Capacidade elétrica: alta tensão (vários kV) e alta corrente (vários kA)
• Suporta: transmissão de potência AC e DC
• Contactos: anéis de prata com escovas de grafite; contactos prata‑grafite para resistência a temperaturas por sobrecarga
• Isolamento: materiais com altas propriedades dielétricas para evitar curtos-circuitos, mesmo em condições de humidade
• Carcaça: opção hermética disponível para proteger os componentes internos
• Conceção: cápsula compacta que integra rotor, estator, rolamentos e carcaça protetora
• Manutenção: projetado para operação a longo prazo sem lubrificação ou substituição de componentes
• Integração: compatível com outras junções rotativas, como FORJ (junções rotativas de fibra ótica), soluções hidráulicas ou de RF/alta frequência
