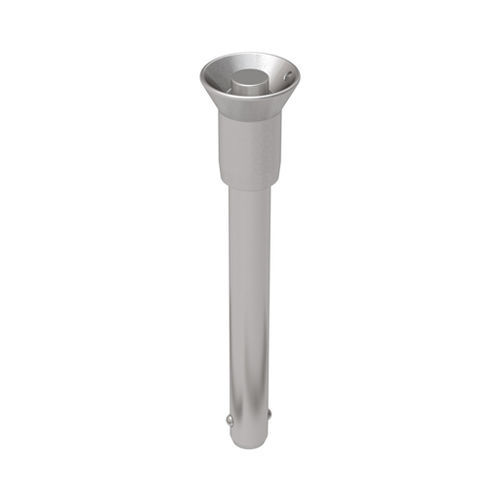

Pino trava rápida de botão MNCCH series

em aço inoxidávelpara aplicações marítimas

Estes pinos de libertação rápida de bloqueio positivo têm uma vasta gama de aplicações em aplicações de fixação, localização e alinhamento. Os pinos não se libertam até que o botão na pega seja premido. Quando o botão é premido, as esferas retraem-se para a haste, permitindo que o pino seja inserido ou removido para dentro ou para fora de um orifício. O material da haste é aço inoxidável 17-4. As pegas foram concebidas para evitar uma libertação acidental e são fabricadas em aço inoxidável 303. Estas cavilhas não são fornecidas com anéis de separação em aço inoxidável. Os pinos com outros comprimentos de pega estão disponíveis para encomendas especiais. Diâmetro nominal: 5 mm. Diâmetro do veio - Máximo: 4,96 mm. Diâmetro do eixo - Min: 4.92 mm. Comprimento do punho: 10 mm. Largura das bolas: 5.54 mm. Comprimento até ao topo das Bolas: 6 mm. Altura da pega: 24,6 mm. Diâmetro da base da pega: 11.9 mm. Altura da base da pega: 16.3 mm. Diâmetro do botão: 5.8 mm. Diâmetro Pega - Rebordo: 20,6 mm.
