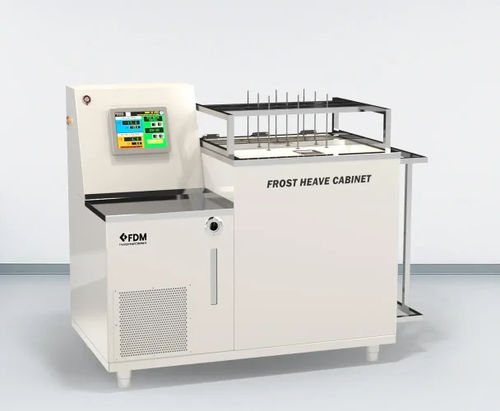

Câmara de ensaio termostática FHU812PRO

climáticade umidadede temperatura

Overview
A câmara de ensaio de levantamento por geada FHU812PRO simula o fenômeno do frost heave em materiais de construção para avaliar o deslocamento vertical, formação de lentes de gelo e ascensão capilar em condições controladas. Indicada para laboratórios geotécnicos e controlo de qualidade segundo BS812:PT124.

Standards & Origin
Designed and produced in Italy by FDM - Environment Makers. Norma de referência: BS812:PT124:1989. Elementos de construção e segurança fazem referência à DIN 12880 quando aplicável. Documentação IQ/OQ disponível mediante pedido.

Key features

• Controlo de temperatura dupla e independente: regulação separada da zona de ar frio e do banho de água quente para reprodução realista.
• Sistema automático de nível constante de água para manter condições capilares estáveis ao longo do ciclo de ensaio.
• Gestão automatizada de ensaios com controlador touchscreen guiado, incluindo alertas para etapas de medição e eventos.
• Regulação de alta precisão: ar ±0,3°C; água ±0,1°C.
• Monitorização multiponto integrada: 2 sondas PT100 para controlo + 10 termopares para registo multi-zona.
• Segurança e alarmes: dispositivos de segurança Classe 1 (DIN 12880) com alarmes audiovisuais em caso de desvios.
• Materiais de construção: exterior em aço galvanizado pintado; interior em AISI 304 inox; isolamento ecológico sem CFCs nem HCFCs.

Testing concept and setup
A câmara reproduz duas zonas de temperatura controlada: um banho de água inferior mantido perto de +3 / +4,5°C e uma zona de ar superior até −22°C (configurável dentro da faixa indicada). Nove corpos de prova são montados num suporte dedicado; hastes de referência em latão medem a subida vertical durante a formação de lentes de gelo. A água sobe por capilaridade e congela, produzindo o levantamento por geada; o controlador indica quando registar as medições de elevação.

Controllers (options)

• stillFACE — Ecrãs duplos dedicados para temperatura e humidade. Inserção manual de setpoint, leituras instantâneas, monitorização contínua em condições constantes, alarmes audiovisuais configuráveis, RS485 opcional para registo de dados. Adequado para testes de estabilidade e monitorização passiva.
• revoFACE — Ecrã tátil a cores para ensaios cíclicos programáveis. Até 10 programas com 50 segmentos cada (rampas, mantimentos, transições). Exportação USB, registo de eventos e histórico de setpoints, opções RS485/Ethernet e app móvel dedicada. Adequado para ciclos automatizados e perfis de ensaio avançados.

Accessories and optional items

• Pacote de certificação IQ/OQ
• Controlo de humidade abaixo de 10°C
• Desumidificação até 2% HR
• Filtro de ventilação
• Orifício de passagem de cabos
• Porta de vidro
• Toma elétrica interna
• Rodas giratórias autoblocantes
• Sistema de filtração de água
• Sistema de regulação de CO2

Datasheet & Certifications
Ficha técnica completa (PDF) e documentação IQ/OQ disponíveis mediante pedido. Produto com atributos de qualidade e conformidade aplicáveis (Made in Italy, ISO 9001, CE). Garantia de 24 meses e assistência técnica dedicada.

Technical specifications

• Model: FHU812PRO
• Volume interno: 200 L
• Intervalo temperatura ar: −22°C / −16°C (precisão de controlo ±0,3°C)
• Intervalo temperatura água: +3°C / +4,5°C (precisão de controlo ±0,1°C)
• Corpos de prova simultâneos: 9 (suporte dedicado para 9 amostras com hastes de referência em latão)
• Sondas de monitorização: 2 PT100 (controlo) + 10 termopares (registo multi-zona)
• Controladores: revoFACE+ 10" touchscreen (ciclos programáveis) ou stillFACE (dupla tela/controlo manual)
• Alarmes audíveis/visuais e dispositivos de segurança Classe 1 (DIN 12880)
• Construção externa: aço galvanizado pintado
• Construção interna: aço inox AISI 304
• Isolamento: livre de CFC e HCFC
• Normas: BS812:PT124:1989
